Системы AUMÜLLER RWA 1000
Применяются в системах дымоудаления RWA и для естественной вентиляции на автоматизированных окнах на фасадах зданий.
Система RWA1000 подходит для окон с открыванием внутрь.
Монтажная площадь на раме 40мм
Системы RWA1000 компании AUMÜLLER можно использовать на открывающихся внутрь нижнеподвесных, верхнеподвесных или поворотных створках. С помощью последовательного управления сначала происходит разблокировка створки, а затем створка открывается одним или несколькими оконными приводами. И наоборот при закрывании оконный привод сначала закрывает створку окна, а затем ригельный привод блокирует ее.
Системы RWA1000 компании AUMÜLLER применяются в системах дымоудаления RWA и для естественной вентиляции на автоматизированных окнах на фасадах зданий.
Система RWA1000 подходит для окон с открыванием внутрь.

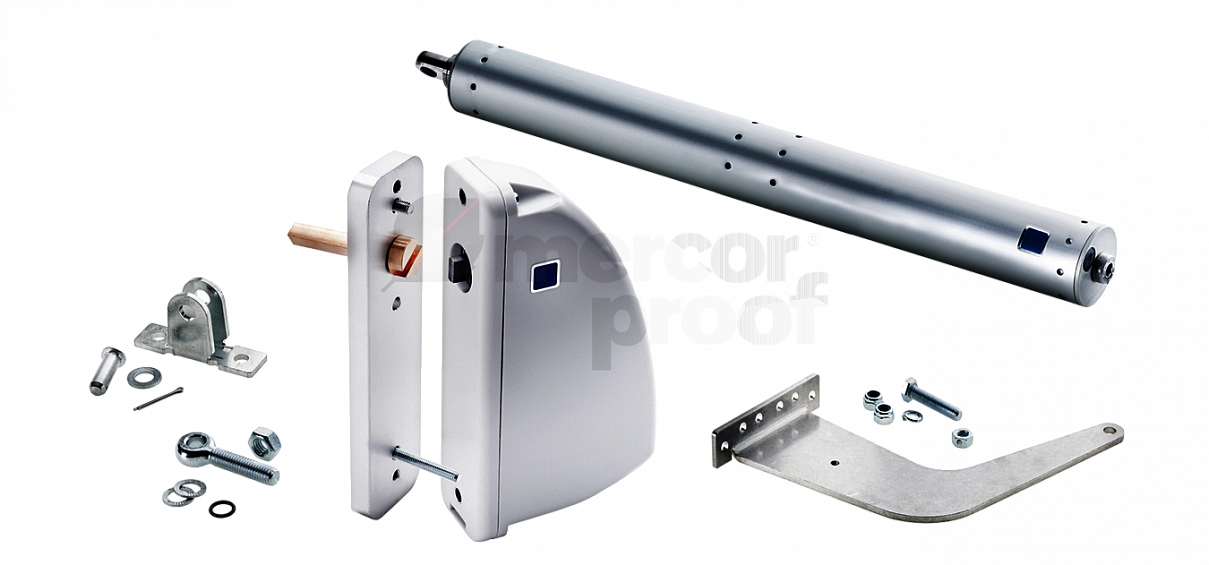

Оконный привод монтируется с помощью одной треугольной консоли на раме створки и одного кронштейна на оконной раме бокового притвора створки. Он находится под острым углом к оконной раме. Сила привода в направлении открывания створки будет зависеть от угла приложения силы. У большого угла приложения силы больше преимуществ. На это следует обращать особое внимание при расчете параметров оконных приводов, прежде всего при использовании на верхнеподвесных окнах. Для больших и тяжелых створок необходимо использовать 2 оконных привода, по одному на дополнительном закрывающем крае. Номинальными размерами признаны следующие:
Угол приложения силы между оконной рамой и оконным приводом должен быть не меньше 12°
Расстояние между средней осью кронштейна и осью петли (точка вращения) должен быть не меньше 1/3 притвора створки
При притворе больше 1300 мм необходимо 2 оконных привода
Монтажная площадь на раме окна составляет 40 мм
В зависимости от ширины и длины оконной рамы Вы можете произвести открытый монтаж ригельного привода на раме окна или створки основного или дополнительного закрывающего края. Детальную информацию по монтажу и данные о подходящих комплектующих Вы сможете найти в технической документации.
Запирание створки в зависимости от используемого ригельного привода осуществляется при помощи блокировочного уголка. Благодаря этому достигаются такие характеристики привода, как стойкость к проливному дождю и проницаемость швов окна, протестированные в соответствие со стандартами EN14351-1.
