Центральный пульт mcrp 9705

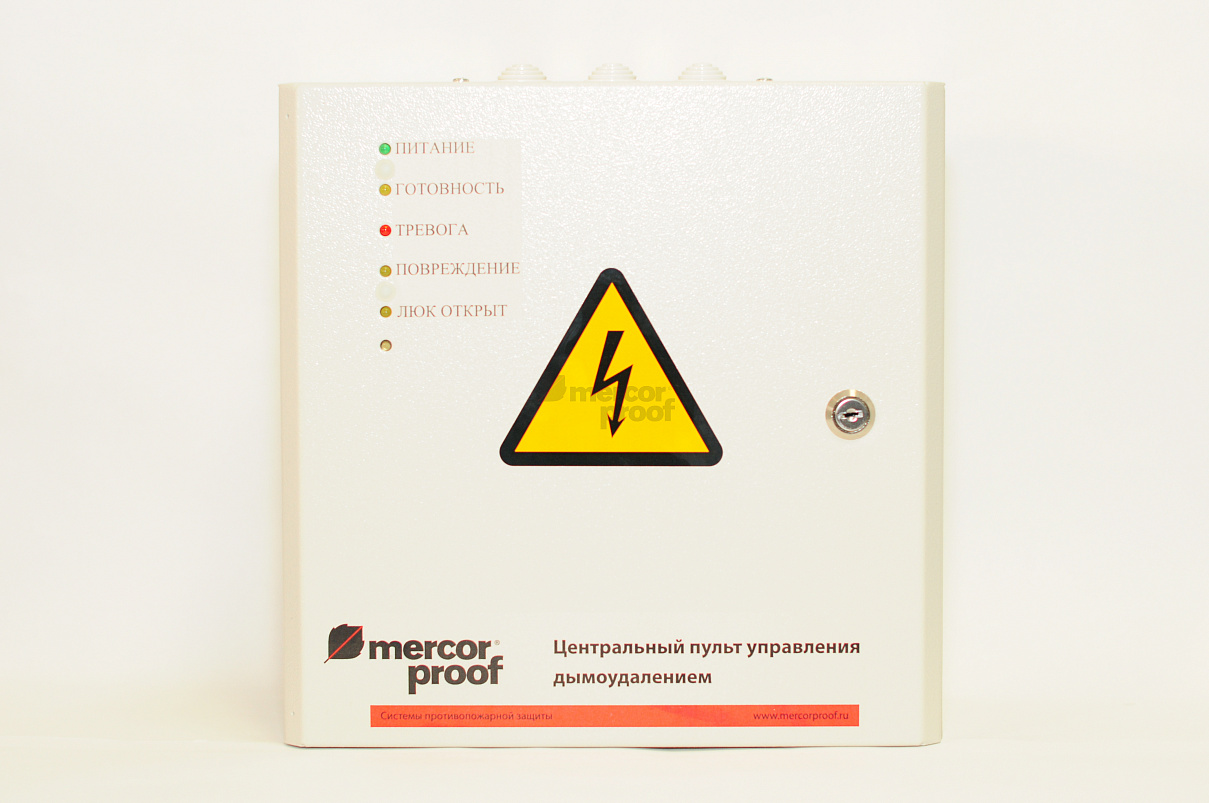

Пульт mcr 9705 от производителя является специально разработанной компактной конструкцией в прочном металлическом корпусе для настенной установки. Удобный и простой в эксплуатации, он оснащен светящимися диодами, оповещающими о состоянии тревоги, готовности к действию, открытии люков дымоудаления, возникшей неисправности или повреждении.
Благодаря подключению температурных и оптических датчиков пульт управления mcr 9705 запускает дымоудаление по первому тревожному сигналу. От скорости его реагирования зависит оперативное решение важной задачи спасения жизни людей, оказавшихся в зоне чрезвычайной ситуации.

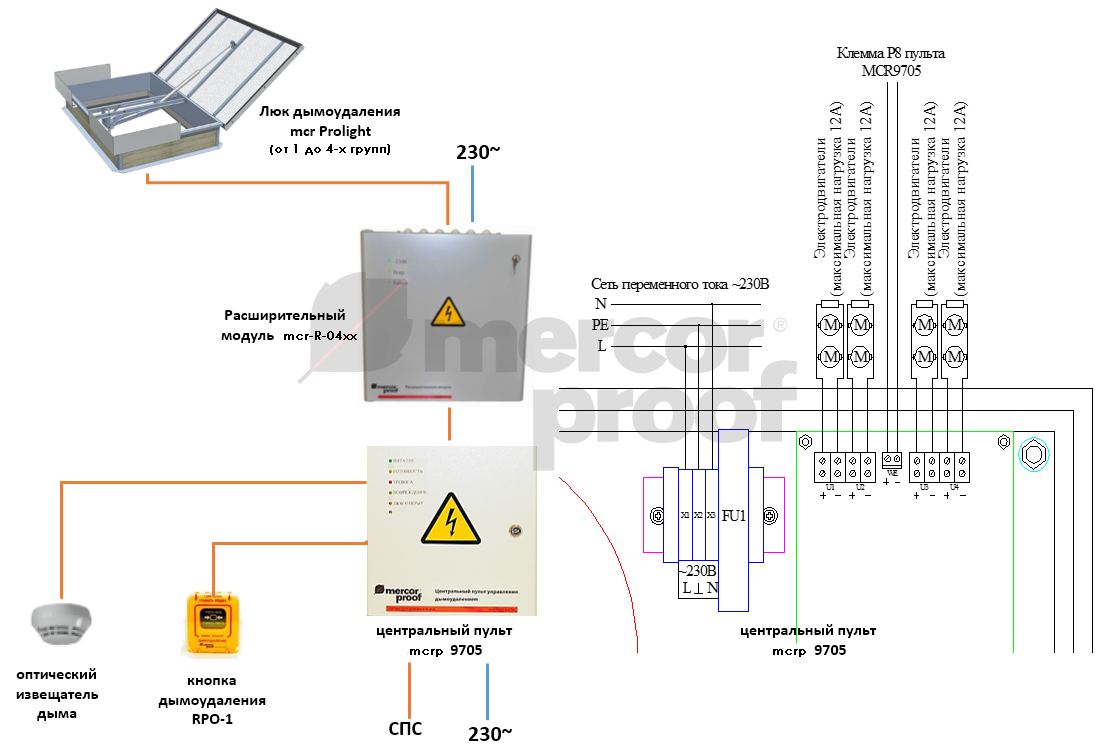

Центральный пульт управления mcrp 9705 применяется в системах дымоудаления для управления работой электрических приводов люков дымоудаления mcr PROLIGHT и mcr OSO, работой электромагнитных пускателей в пневматических пультах пожарной тревоги, а также для управления работой электромагнитных держателей. Электрический центральный пульт mcrp 9705 питается от сети переменного тока 230В~ и может быть установлен вблизи управляемого оборудования или в помещении наблюдения за объектом. Пульт выпускается в двух модификациях mcrp 9705-[XX]А с выходным напряжением 24⎓В и mcrp9705-220В с выходным напряжением 230В~. К пульту подключается электрооборудование электрической системы управления дымоудалением. Система на 24⎓В оснащена аккумуляторами, которые дают возможность работать в течение 72 часов после отключения напряжения электросети, в это время возможно однократное открытие люков дымоудаления.
Центральный пульт располагает следующими возможностями:
- автоматического включения тревоги (открывание люков дымоудаления)
- сигналом с центрального пульта пожарной сигнализации;
- ручного запуска пожарной тревоги при помощи аварийных кнопок;
- автоматического включения тревоги по сигналу от пожарного шлейфа (оптических или термических извещателей);
- передачи информации о тревоге;
- передачи информации о неисправности;
- передачи информации об открытии люков;
- ручного открывания люков для вентиляции объекта без объявления положения тревоги;
- автоматического закрывания люков, открытых для вентиляции, в случае осадков или сильного ветра (при установке погодной автоматики);

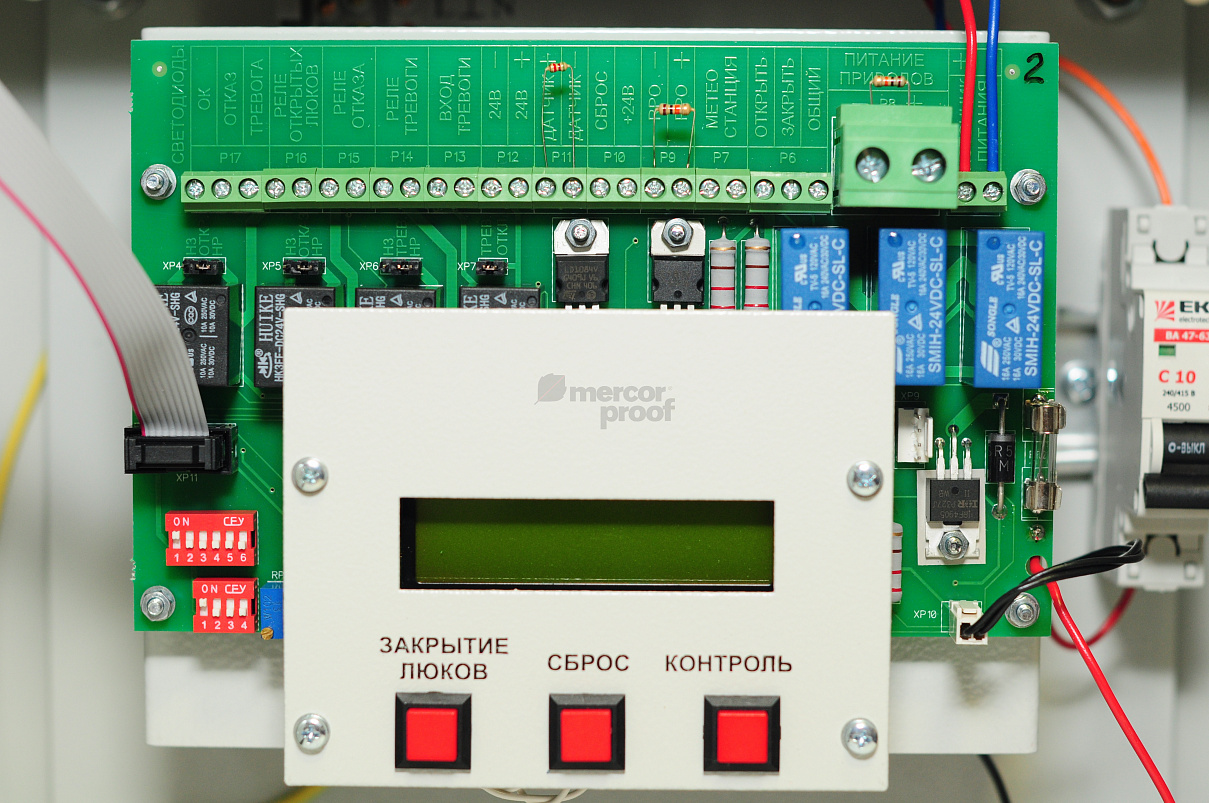

- индикация состояния центрального пульта посредством светодиодов на передней панели пульта;

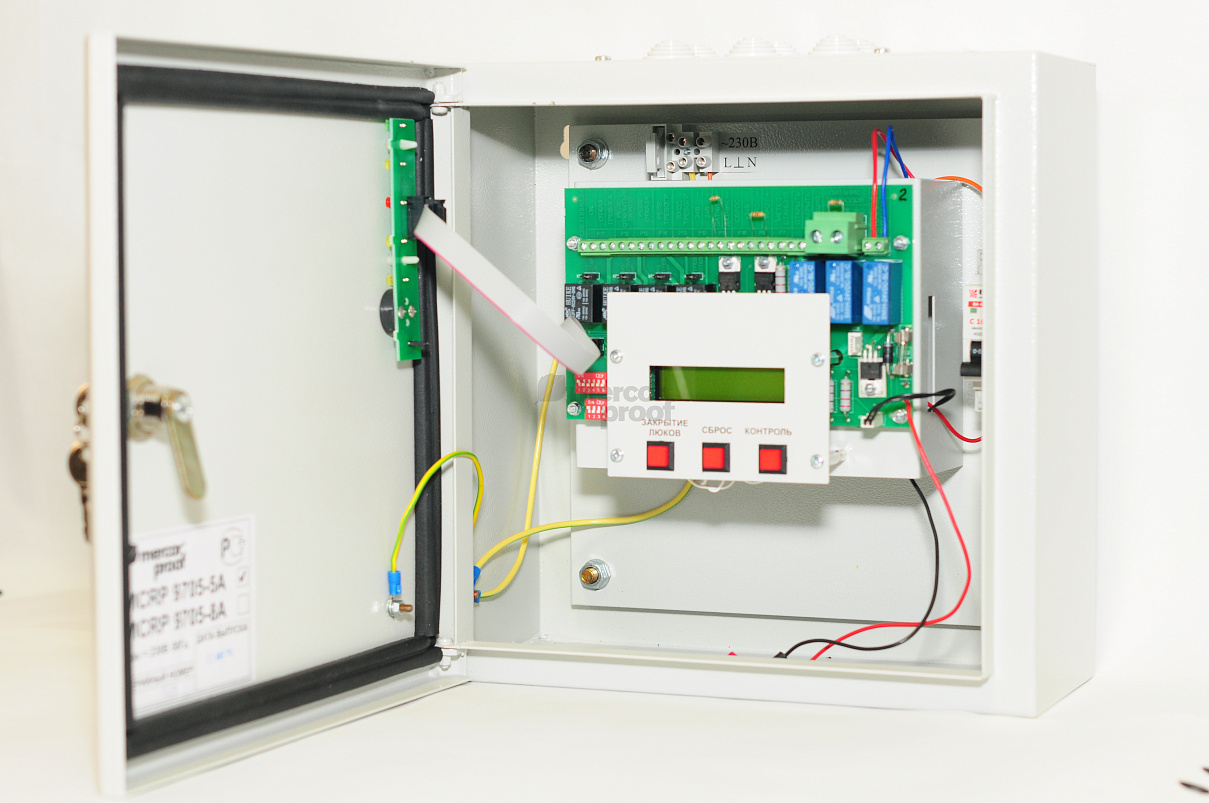

- жидкокристаллический индикатор (внутри корпуса), выдающий текстовые сообщения о состоянии системы на русском и английском языках;
- дистанционное управление пультом (включение тревоги, отмена тревоги и закрывание люков после пожарной тревоги) с кнопки дымоудаления RPO-1.
Центральный пульт имеет модульную конструкцию, благодаря чему возможно построение больших систем. Пульт на 24⎓В производится в 2 основных исполнениях, в основе которых лежат модули с током нагрузки 5А и 8А: от 5A до 20A (4×5A) или от 8A до 32A (4×8A). Пульты, с модулями на ток нагрузки 8А должны применяться исключительно в системах гравитационного дымоудаления.
Максимальное количество электроприводов, питаемых с центрального пульта, зависит от мощности применяемого привода.
Максимальное количество извещателей на одной контролируемой линии в зависимости от типа датчика: 8–10 шт.
Максимальное количество кнопок RPO 1 на одной контролируемой линии: 4 шт. Подробная информация о центральном пульте дымоудаления mcrp 9705 содержится в его эксплуатационно-технической документации.
|
тип |
mcrp 9705-220В |
|
Напряжение питания |
230В~, 50 Гц |
|
Макс.потребление мощности из сети |
3500 ВА |
|
Выходное напряжение |
230В~, 50 Гц |
|
Кол-во линий и групп |
1 |
|
Максимальная нагрузка выходного тока |
15 А |
|
Максимальная мощность нагрузки |
3300 Вт |
|
Климатическое исполнение |
+5°С ÷ 55°С |
|
Степень защиты |
IP 54 |
|
Габаритные размеры, в×ш×г [мм] |
310×300×145 |
|
Масса [кг] |
7 |
|
тип |
mcrp 9705-5A |
mcrp 9705-8A |
mcrp 9705-10A |
mcrp 9705-15A |
|
Напряжение питания |
230В~, 50 Гц |
|||
|
Макс.потребление мощности из сети |
150 ВА |
250 ВА |
300 ВА |
450 ВА |
|
Резервное питание |
2×(12 В, 3,2 Ач) |
2×(12 В, 3,2 Ач) |
4×(12 В, 3,2 Ач) |
6×(12 В, 3,2 Ач) |
|
Кол-во линий и групп |
1 |
1 |
до 2 |
до 3 |
|
Нагрузка выходного тока |
5А |
8А |
10А (2×5А) |
15А (3×5А) |
|
Климатическое исполнение |
+5°С ÷ 55°С |
|||
|
Степень защиты |
IP 54 |
|||
|
Габаритные размеры, в×ш×г [мм] |
310×300×145 |
310×300×145 |
410×400×175 |
610×600×175 |
|
Масса [кг] |
7 |
7 |
10 |
22 |
|
тип |
mcrp 9705-16A |
mcrp 9705-20A |
mcrp 9705-24A |
mcrp 9705-32A |
|
Напряжение питания |
230В~, 50 Гц |
|||
|
Макс.потребление мощности из сети |
500 ВА |
600 ВА |
750 ВА |
1000 ВА |
|
Резервное питание |
4×(12 В, 3,2 Ач) |
8×(12 В, 3,2 Ач) |
6×(12 В, 3,2 Ач) |
8×(12 В, 3,2 Ач) |
|
Кол-во линий и групп |
до 2 |
до 4 |
до 3 |
до 4 |
|
Нагрузка выходного тока |
16А (2×8А) |
20А (4×5А) |
24А (3×8А) |
32А (4×8А) |
|
Климатическое исполнение |
+5°С ÷ 55°С |
|||
|
Степень защиты |
IP 54 |
|||
|
Габаритные размеры, в×ш×г [мм] |
410×400×175 |
610×600×175 |
610×600×175 |
610×600×175 |
|
Масса [кг] |
10 |
23,5 |
22 |
23,5 |
Удобный и простой в эксплуатации, он оснащен светящимися диодами, оповещающими о состоянии тревоги, готовности к действию, открытии люков дымоудаления, возникшей неисправности или повреждении.
Четкая отлаженная работа системы дымоудаления сдерживает развитие пожара, создавая условия для вывода людей из зоны возгорания с наименьшими потерями. По нормативным требованиям СП7.13130.2013 п. 7.20 управление запуском противодымной вентиляции при пожаре должно осуществляться в автоматическом или дистанционном режимах. Компания «Меркор-ПРУФ» предлагает сертифицированный пульт управления mcr 9705 собственного производства.
