Радиальные противодымные вентиляторы mcr PASSAT-F-C

Вентиляторы с прямоугольным корпусом и общепромышленным двигателем

Радиальные вентиляторы

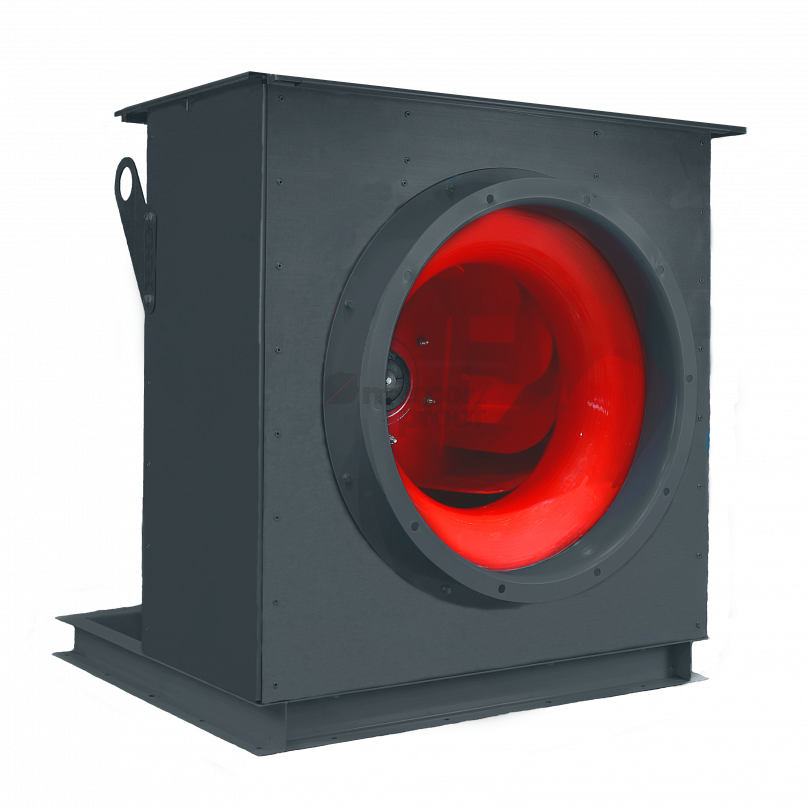

mcr PASSAT-F-C – вытяжной радиальный вентилятор для систем ПДВ.

• Может изготавливаться с классами огнестойкости 400 °С и 600 °С . Вентилятор не допускается устанавливать в защищаемых помещениях.
• В вентиляторе mcr PASSAT-F-C радиальное рабочее колесо с назад загнутыми лопатками устанавливается в корпус прямоугольного сечения. Рабочее колесо фиксируется непосредственно на валу электродвигателя. Электродвигатель крепится к задней стенке вентилятора своим фланцем. В базовом исполнении вентилятора двигатель охватывается вентилируемой капсулой, установленной таким образом, чтобы забирать снаружи помещения воздух, охлаждающий электродвигатель. В таком случае силовой кабель от электродвигателя присутствует и выводится        через патрубок капсулы.
• Направление выпускного патрубка может варьироваться при производстве, как представлено далее на габаритных эскизах, и должно указываться при заказе.
• Вентилятор выпускается с различными ширинами рабочего колеса, что отражено в условном обозначении типоразмера, но это не влияет на размер выпускного патрубка в пределах одного номера вентилятора.
• Высокая доля статического давления в полном давлении позволяет применять вентилятор более эффективно при выбросе в атмосферу по сравнению с вентилятором mcr PASSAT-F-S.
• Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.
• Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380В/50Гц.
• Применение при пожаре с преобразователем частоты не допускается.
• Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.
