Арочная световая полоса mcr PROLIGHT

Ленточные зенитные фонари

Зенитные фонари ленточного типа (световые полосы) в настоящее время получили широкое распространение. Они представляют собой светопропускающие конструкции большой протяженности, достигающей десятков метров. Ленточные зенитные фонари востребованы на множестве строительных объектов,благодаря таким неоспоримым достоинствам, как:

• высокий уровень пропускания естественного света, что позволяет экономить на искусственном освещении;
• возможность оснащения люками для удаления дыма и тепла при пожаре;
• возможность быстро проветрить помещение, удалить скопившиеся производственные газы, сэкономить средства на принудительной вентиляции;
• функциональность, длительный срок эксплуатации;
• эстетичный внешний вид;
• удобное управление.

Отлаженное производство – залог высокого качества ленточных зенитных фонарей

Для изготовления несущих элементов конструкций мы используем оцинкованную сталь и алюминий. Многослойное светопропускающее заполнение выполняется из долговечных износостойких полимеров. Ленточный фонарь оснащен автоматической системой управления, что облегчает их эксплуатацию и повышает надежность срабатывания в экстренной ситуации.

Свойства и применение световых полос

Световая полоса mcr Рrolight – это инженерная конструкция, которая обеспечивает качественное естественное освещение, быстрое проветривание, понижение температуры и удаление дыма в случае возгорания. Основными элементами конструкции световой полосы являются основание, свод, а также встраиваемые люки дымоудаления и/или вентиляции.

Основание световой полосы:

• из оцинкованной стали толщиной 2-5 мм;
• стандартная высота 30, 50, 75 cм, 1м;
• накладное основание шириной от 10 cм до 75 cм;
• самонесущее основание с шириной модульного элемента от 1,2 м до 6 м;
• покраска по каталогу цветов RAL.

Свод световой полосы:

• ячеистый поликарбонат (прозрачный или молочного цвета);
• арочный, пирамидальный, треугольный свод, купол igloо;
• встраиваемые одностворчатые / двустворчатые люки;
• максимальный размер встраиваемого люка 2,5х 2,5 м;
• вариант исполнения B-roof (Т1);
• стекло (стеклопакет/триплекс).

Монтаж световой полосы может осуществляться на имеющемся бетонном, стальном или деревянном цоколе при помощи стальной накладки.

Во встраиваемых люках дымоудаления и/или вентиляции возможно использование электрической, пневматической или комбинированной системы управления.

Мы производим световые полосы mcr Prolight нестандартных размеров по индивидуальным проектам. Наличие специалистов высокой квалификации позволяет оказать полный спектр услуг от создания проекта до оперативной доставки, монтажа и послепродажного сервисного обслуживания.

Зенитные фонари и световые полосы изготавливаются по ТУ 4863-201-66425830-2010.

Сертификат соответствия ТР С-RU.ПБ05.В.03295.

Сертификат соответствия ГОСТ Р № РОСС RU.AB28.H20357

Световые полосы (ленточные зенитные фонари) mcr Prolight могут применяться в качестве легкосбрасываемых конструкций при оснащении помещений категорий А и Б по взрывопожарной и пожарной опасности.

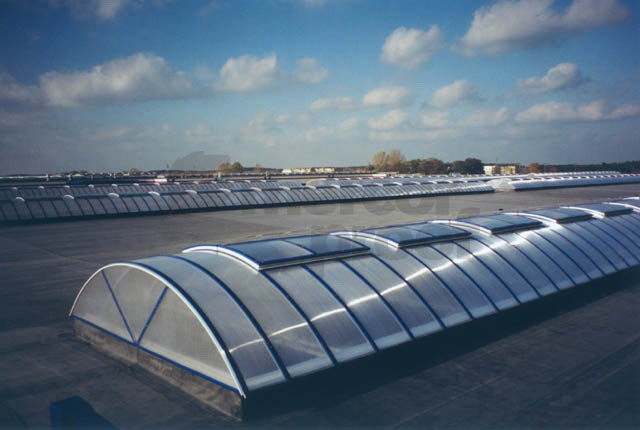

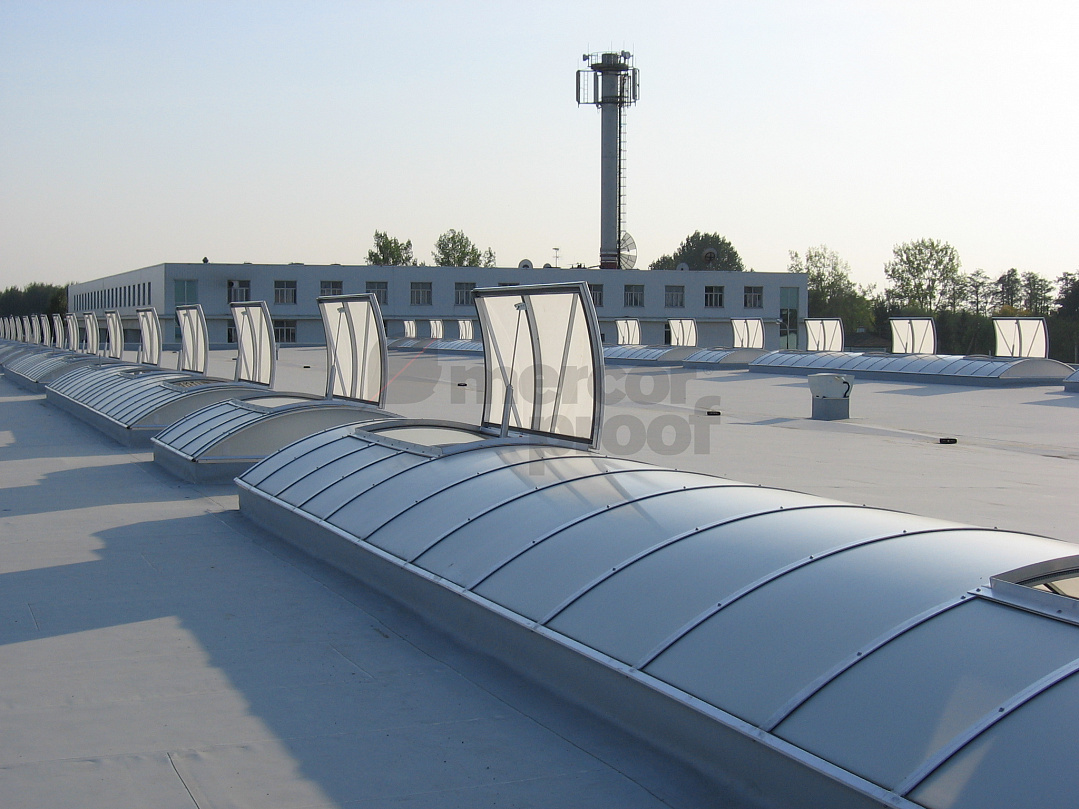

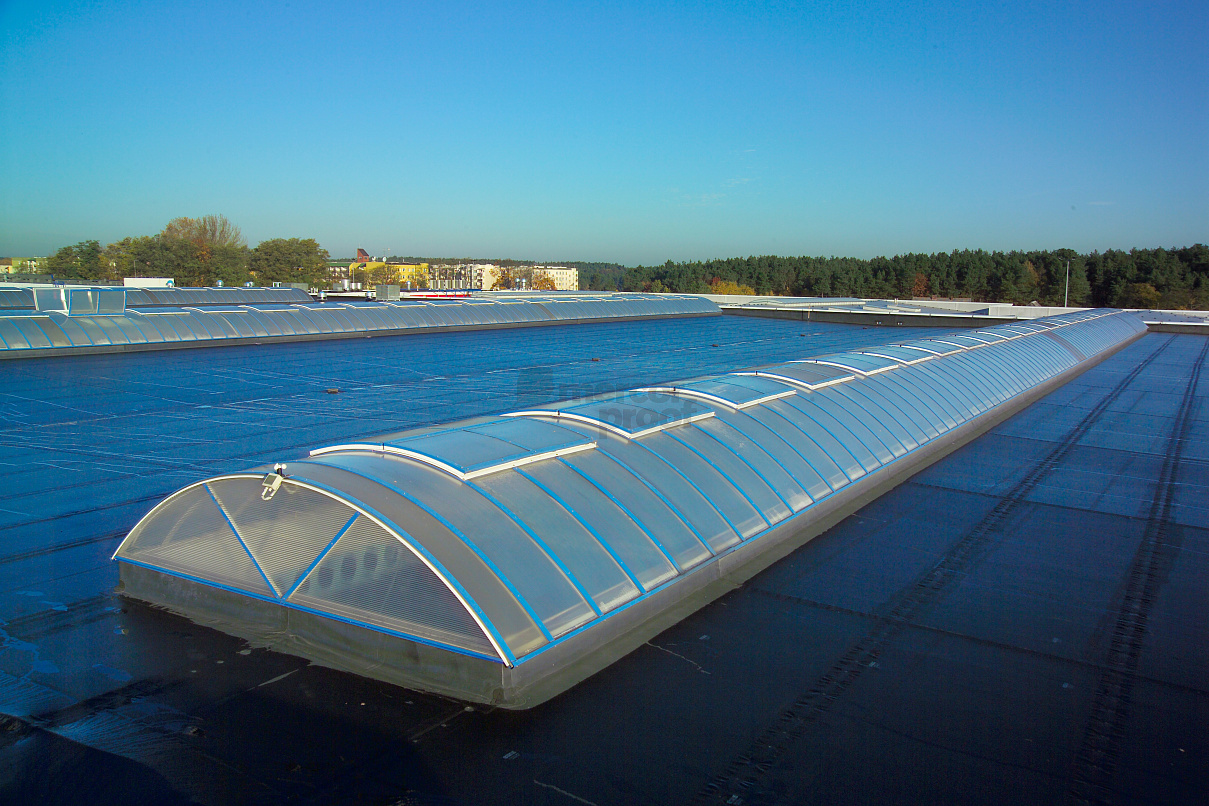

Арочные световые полосы mcr prolight

Варианты исполнения:

• Глухое

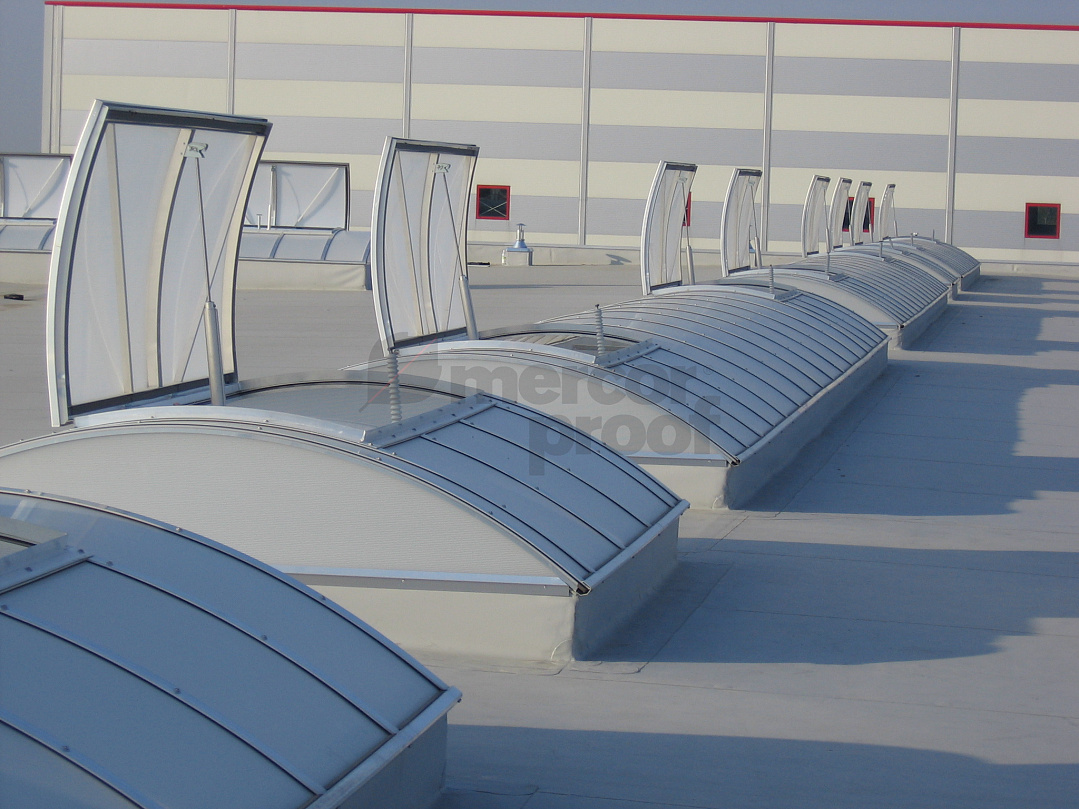

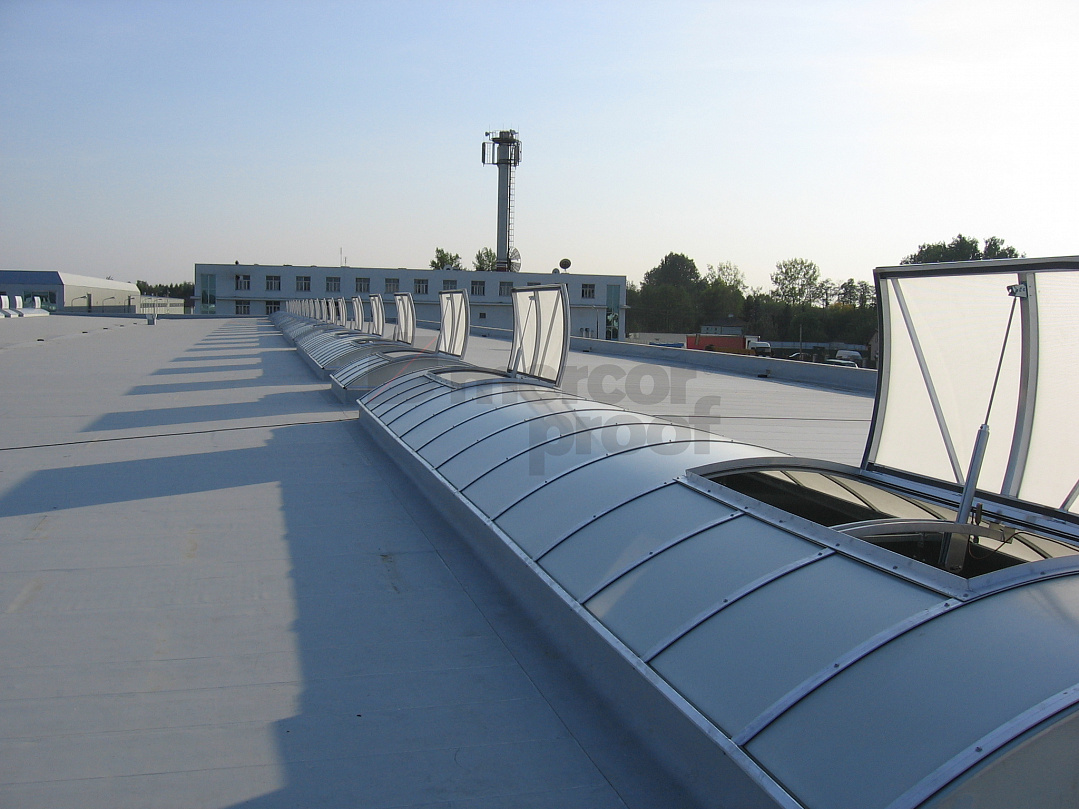

• С люком для дымоудаления
• С люком для вентиляции

Ленточные зенитные фонари востребованы на множестве строительных объектов, благодаря таким неоспоримым достоинствам, как:

• высокий уровень пропускания естественного света, что позволяет экономить на искусственном освещении;
• возможность оснащения люками для удаления дыма и тепла при пожаре;
• возможность быстро проветрить помещение, удалить скопившиеся производственные газы, сэкономить средства на принудительной вентиляции;
• функциональность, длительный срок эксплуатации;
• эстетичный внешний вид;
• удобное управление.

Характеристики:

• верхняя полка основания световой полосы шириной 60 мм для крепления гидроизоляции кровли;
• нижняя полка основания (опорный фланец) шириной 70 мм для крепления основания к кровельной конструкции;
• усиление основания световой полосы стальными связями жесткости, устанавливаемыми каждые 2500 ÷ 3000 мм;
• основание световой полосы подготовлено под утеплитель толщиной 50 мм (поставляется без утеплителя);
• конструкция свода световой полосы выполнена из системы алюминиевых профилей, предусматривающих водоотвод;
• система алюминиевых профилей тип «60» или «80» в зависимости от ширины полосы;
• заполнение свода из сотового поликарбоната с различными вариантами по толщине и цвету (в т.ч. комбинированное заполнение в соответствии с классификацией BROOF (t1), К0 (15));
• световые полосы могут быть оснащены открываемыми сегментами:
• o люками дымоудаления, предназначенными для отвода дыма, тепла и пожарных газов;
• o вентиляционными люками, предназначенными для проветривания помещений;
• угол открывания створок люков дымоудаления:
• o одностворчатого люка ≥ 90° (в стандарте 140°);
• o двустворчатого люка ≥ 90°.
• управление дымоудалением: пневматическое CO2, электрическое 24В- или 230В~, комбинированное;
• управление вентиляцией: электрическое 230В~;
• возможность увеличения активной площади дымоудаления (коэффициента аэродинамического сопротивления люка), благодаря применению дефлекторов.

Параметры:

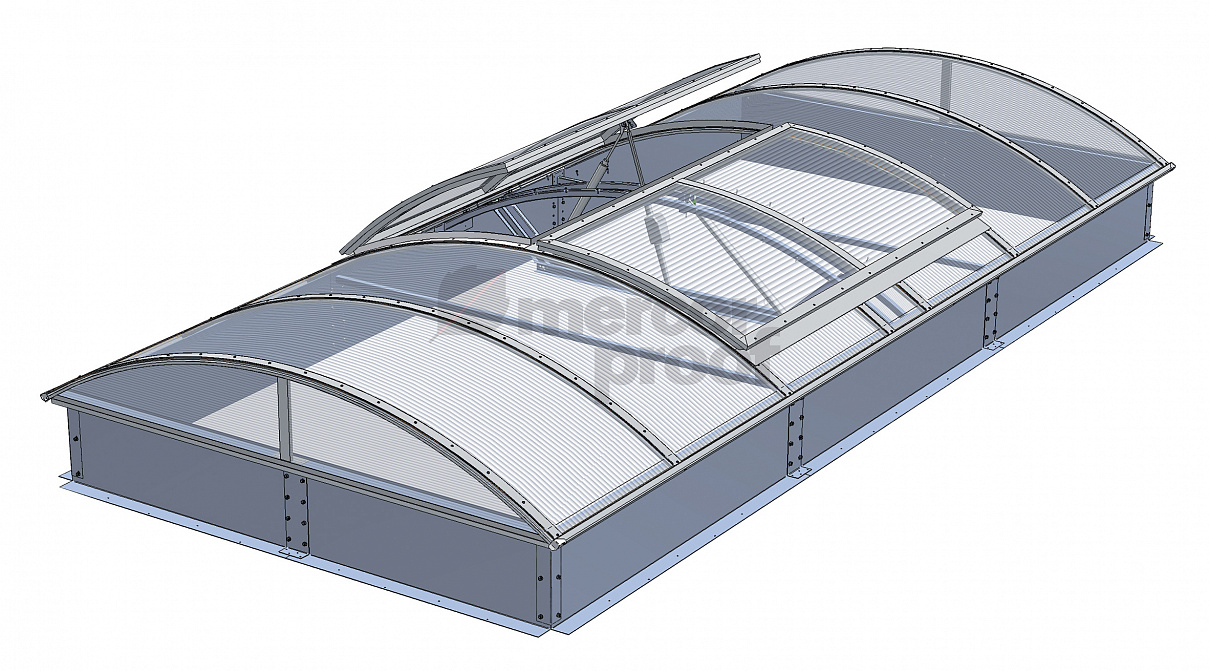

Световая полоса с арочным сводом

Ширина/ диаметр 1,2 ≤ S ≤ 6,0 м
Высота основания 100 ÷ 700 мм
Геометрия фонаря Толщина заполнения Радиус изгиба Мин. ширина полосы
10 мм 1750, 2050, 2800 1,2 м
16 мм 2800, 3250, 4500 1,5 м
20 мм 3600, 4500 2,0 м

Заполнение свода:

• плита из сотового поликарбоната 10 мм, 16 мм, 20 мм, 25 мм
• комбинация плит (двойная плита) из сотового поликарбоната 10+10 мм, 10+16 мм
• плита из сотового поликарбоната + полиэфирная плита = класс BROOF (t1), К0(15)

• Люки дымоудаления:
• 1-створчатые 100×100 ÷ 200×250 см
• 2-створчатые 100×100 ÷ 250×250 см

Система открывания:

• пневматическая СО2
• электрическая 24В-
• электрическая 230В~
• комбинированная
• Доп. опции:

• антивандальная решетка
• сетка против падения

Варианты исполнения зенитных фонарей:

• самонесущее основание с длиной пролета до 6 м;
• изменение толщины стального листа основания на 3,0 мм – в самонесущем основании;
• дополнительно усиленная конструкция зенитного фонаря (с большей несущей способностью);
• нестандартная ширина нижнего крепежного фланца основания;
• нетиповое исполнение основания (см. п.4.7 «Нестандартные основания»);
• покраска элементов зенитного фонаря в любой цвет по шкале RAL;
• зенитный фонарь с классом пожарной опасности К0 (15) и пределом огнестойкости E15.

Точечные зенитные фонари являются светопрозрачной конструкцией, которая монтируется в кровле и применяется для естественного освещения помещений. Кроме того, они отлично справляются с функцией дымоудаления, проветривания и естественной вентиляции. Благодаря привлекательному внешнему виду, функциональности и высокому качеству материалов изготовления, конструкции востребованы для установки в административных и офисных зданиях, частных домовладениях, на крышах промышленных сооружений и торговых центров.

Точечные зенитные фонари mcr Prolight могут применяться в качестве легкосбрасываемых конструкций при оснащении помещений категорий А и Б по взрывопожарной и пожарной опасности.
