Привод электрический MCR W40G 550750
.jpg)
.jpg)

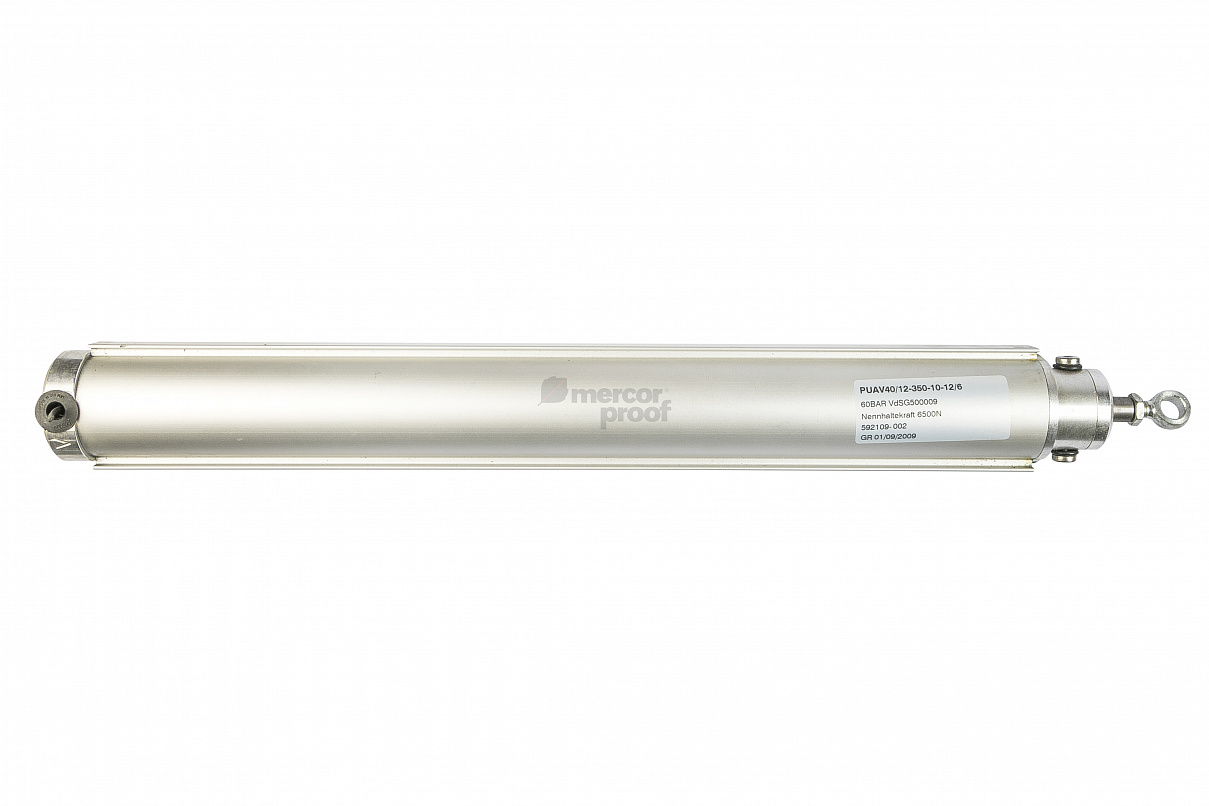

Электрические веретеничные приводы mcr предназначены для открывания люков и окон системы дымоудаления, а также для естественной вентиляции. Работа электродвигателя допускается только с номинальным напряжением 24⎓В +30/-20%.
Потери напряжения между электродвигателем и пультом управления в условиях полной нагрузки не должны превышать 1В. Корпус приводов сделан из анодированного алюминия. Стандартный привод оборудован конденсатором, защищающим от помех, электронным перегрузочным предохранителем и концевыми выключателями, ограничивающие ход штока в конечных положениях. Опционально у привода может быть сухой контакт, информирующий о состоянии привода (опция Е). Степень защиты в стандарте IP40 (опционально IP42, IP54). Температурный интервал от -25 до +60⁰С, максимальная допустимая температура +300⁰С (30 минут).
|
Тип привода |
Сила тока при макс. нагрузке |
Поперечное и растягивающее усилие (макс. нагрузка) |
Номинальная скорость открывания |
Стандартные величины хода |
|
|
[A] |
[Н] |
[мм/с] |
[мм] |
|
mcr W 10В |
1,0 |
850 |
7,8 |
350, 550, 750 |
|
mcr W 10G |
1,0 |
640 |
10,4 |
350, 550, 750 |
|
mcr W 13G |
1,3 |
870 |
10,4 |
350, 550, 750 |
|
mcr W 16G |
1,6 |
940 |
10,8 |
350, 550, 750 |
|
mcr W 20В |
2,0 |
1630 |
8,1 |
350, 550, 750 |
|
mcr W 20G |
2,0 |
1240 |
10,8 |
350, 550, 750 |
|
mcr W 26В |
2,6 |
2200 |
8,1 |
350, 550, 750 |
|
mcr W 26G |
2,6 |
1670 |
10,8 |
350, 550, 750 |
|
mcr W 40G |
4,0 |
2500 |
11,4 |
350, 550, 750 |
|
mcr W 40N |
4,0 |
1890 |
12,4 |
350, 550, 750 |
|
mcr W SG40M |
4,0 |
3330 |
9,6 |
350, 550, 750 |
|
mcr W 60P |
6,0 |
2560 |
15,8 |
350, 550, 750 |
|
mcr W SG60M |
6,0 |
5280 |
9,6 |
350, 550, 750 |
|
mcr W SG60N |
6,0 |
4130 |
12,3 |
350, 550, 750 |
|
mcr W SG60T |
6,0 |
3580 |
14,4 |
350, 550, 750 |
|
mcr W SG60U |
6,0 |
2800 |
18,4 |
350, 550, 750 |
|
mcr W SG80T |
8,0 |
4900 |
14,4 |
350, 550, 750 |
|
mcr W SG80U |
8,0 |
3830 |
18,4 |
350, 550, 750 |
