Клапан избыточного давления mcr DAP-С1

Область применения:

Клапан mcr DAP предназначен для открытия проемов в ограждающих конструкциях тамбур-шлюзов, незадымляемых лестничных клеток и других помещений, для контролируемого сброса давления, принятого избыточным в обслуживаемой этим клапаном зоне, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией.

mcr DAP применяется согласно требованиям п. 7.16 и п. 8.8 СП 7.13130.2013 «Отопление, вентиляция и кондиционирование.  Требования пожарной безопасности».

Заслонки поворачиваются из исходного положения в рабочее под действием движения воздуха через сечение клапана, вызванного перепадом давления между помещениями. Из рабочего положения в исходное лопатки поворачиваются пружинами. Клапан mcr DAP контролирует перепад давления от 20 Па до 150 Па.  Настройки величины перепада давления производятся регулировкой натяжения пружин  на  лопатках  при  пуско-наладке  системы.

По предельному состоянию огнестойкости клапаны mcr DAP изготавливаются:

EI 60 (H3) – предел огнестойкости 60 мин. по потере целостности и теплоизолирующей способности.

Исполнение клапана

По возможности использования в категории ОПО (опасный производственный объект):

Общепромышленное (по умолчанию)

Представляет собой стандартную универсальную конструкцию клапана с использованием оцинкованной стали. Клапаны не подлежат установке в воздуховодах и  каналах:

•  для помещений категории А и Б пожаровзрывоопасности;
• в местных отсосах пожаровзрывоопасных смесей;
• в местах, не подвергаемых периодической очистке по установленному регламенту предотвращения горючих отложений;
• на границе раздела двух сред по температурно-влажностному параметру.

Исполнение из нержавеющей стали (НР)

Представляет собой специальную конструкцию клапана с использованием нержавеющей стали.

По климатическому исполнению (ГОСТ 15150):

УХЛ4 - Предназначены для эксплуатации в районах с умеренным и холодным климатом, в закрытых помещениях с искусственно регулируемыми климатическими условиями и отсутствием прямого контакта с атмосферной влагой, солнечными лучами, пылью и т.д.:

• разрушающих металлы и изоляцию;
• температура окружающей среды от +1°С до +40°С;
•  среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20 °С.

По конструктивному исполнению клапаны mcr DAP могут быть следующих типов:

Стеновой тип

Корпус имеет один присоединительный фланец, а также отсутствуют любые подвижные части и элементы с наружной  стороны  клапана  для  удобства  заделки  клапана  непосредственно  в  стеновой  проем  или  шахту.

Типы приводящих механизмов

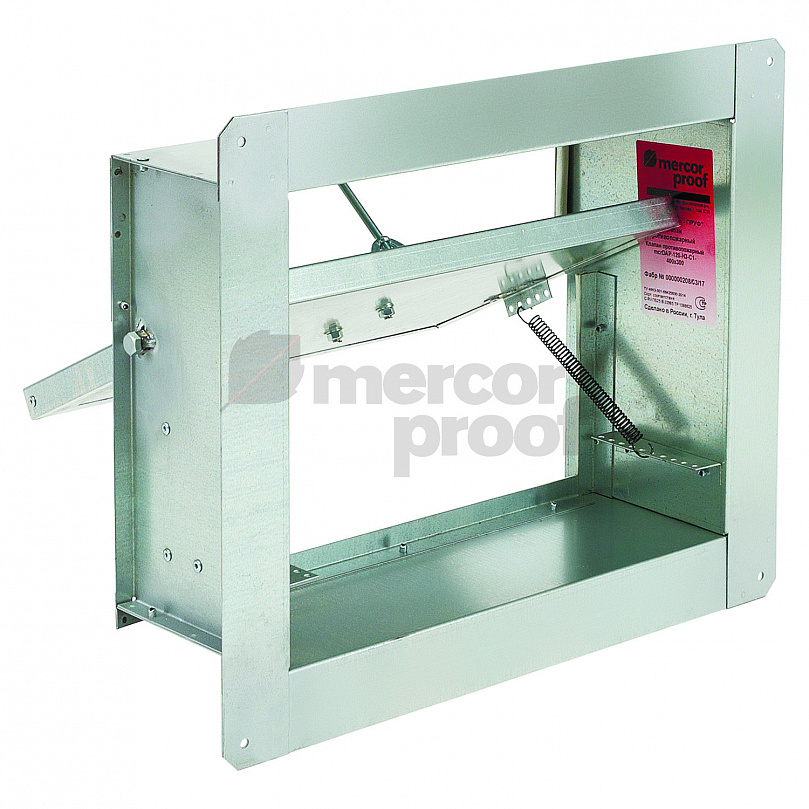

Пружинный механизм - в корпусе клапана встроен пружинный механизм настройки, для регулирования давления   открытия клапана. Пружина регулируется таким образом, чтобы клапан поддерживал избыточное давление в помещении при закрытых дверях от 20 до 150 Па. При этом, пружина должна обеспечивать закрытие клапана при открытых дверях.

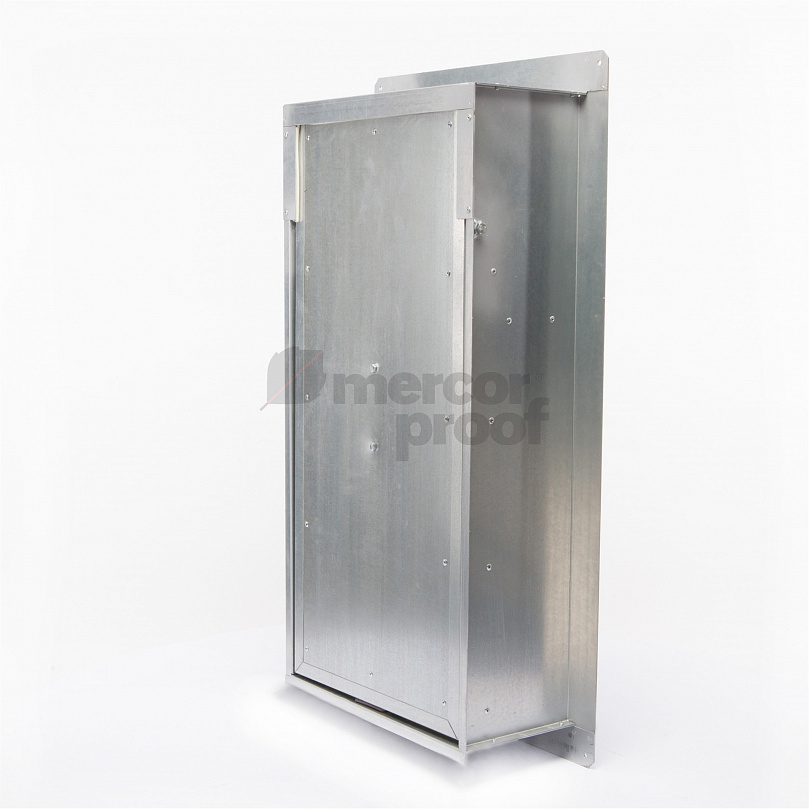

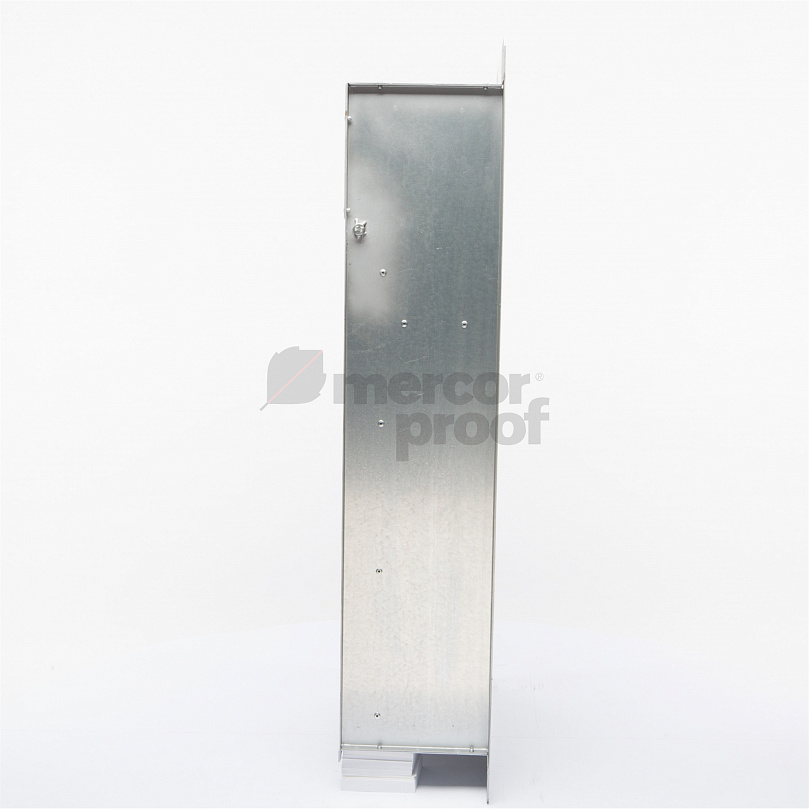

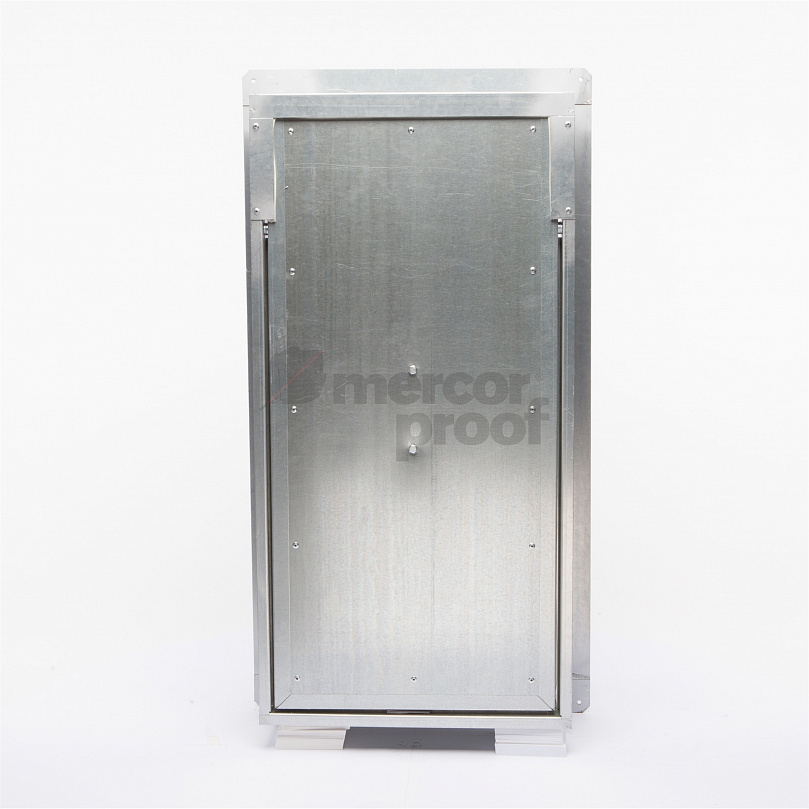

Описание конструкции клапанов mcr DAP-C1

• Клапан mcr DAP «стенового» типа состоит из корпуса прямоугольного сечения, подвижной части - заслонки, а также пружинного  механизма.
• Корпус изготавливается из оцинкованной стали (Z 275 г/м􀀀) толщиной 1,2 мм и конструктивно аналогичен отрезку    воздуховода  длиной  180  мм,  с  фланцевым  соединением  с  одной  стороны.
•  По запросу клиента клапаны могут быть изготовлены из нержавеющей стали (НР).
• Заслонка коробчатого типа изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом.
•  К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки.

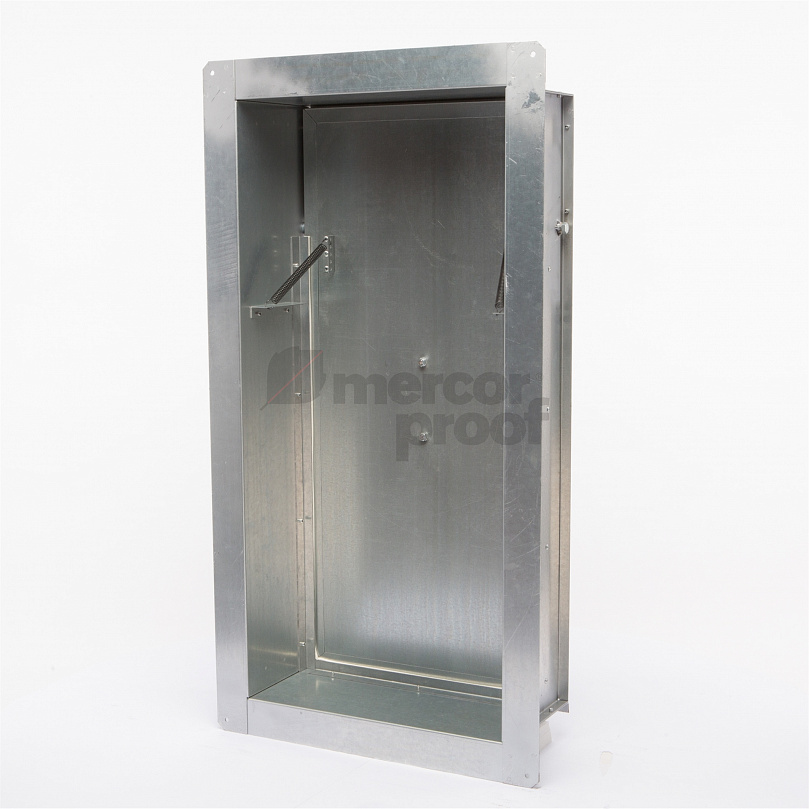

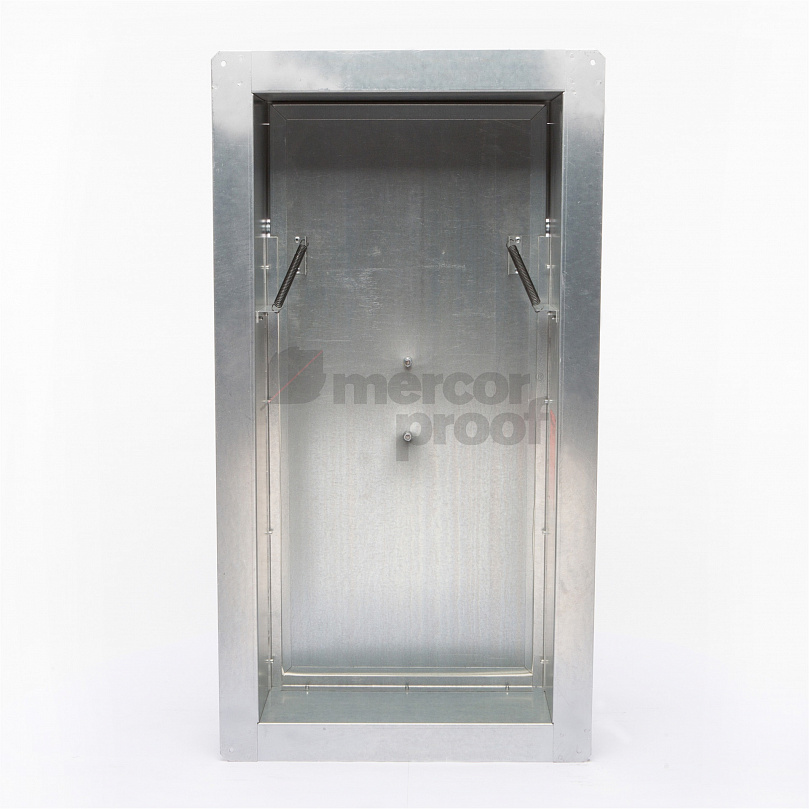

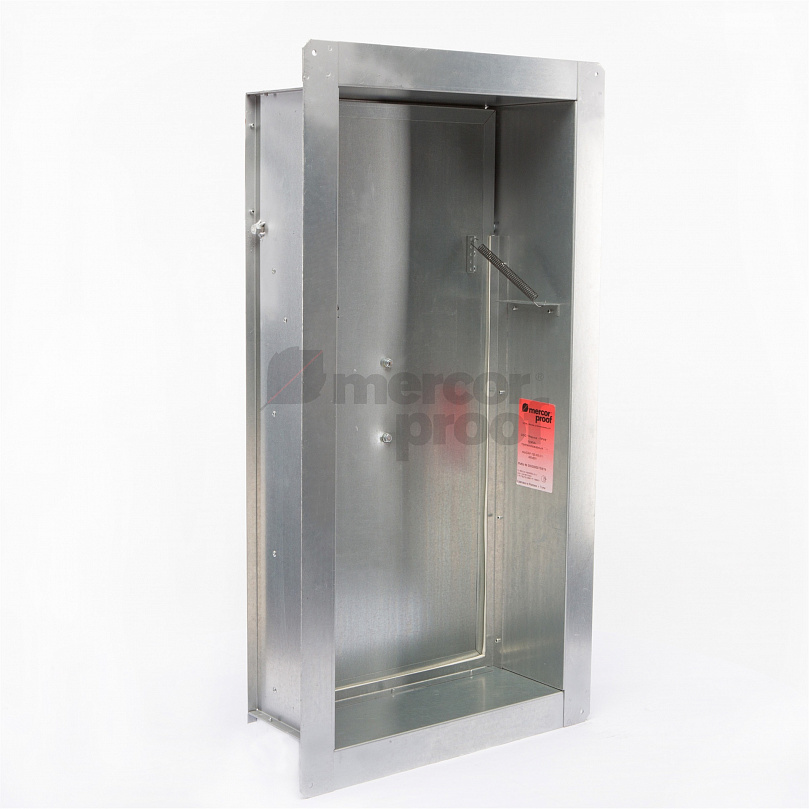

•  В корпус клапана встроен пружинный механизм с возможностью регулирования натяжения пружин.
• Перепад давления на закрытой двери тамбур-шлюза от 20 до 150 Па, а также возврат заслонки в закрытое положение  при  падении  давления  настраивается  на  клапане  непосредственно  при  испытаниях  противодымной  системы.

Размеры клапанов mcr DAP-C1

Клапаны изготавливается только в формате прямоугольного сечения:

Номинальная ширина А (параллельно оси вращения заслонки) от 300 мм  до 1000 мм; Номинальная высота В (перпендикулярно оси вращения заслонки) от 300 мм до1000 мм; Глубина корпуса 180 мм.
