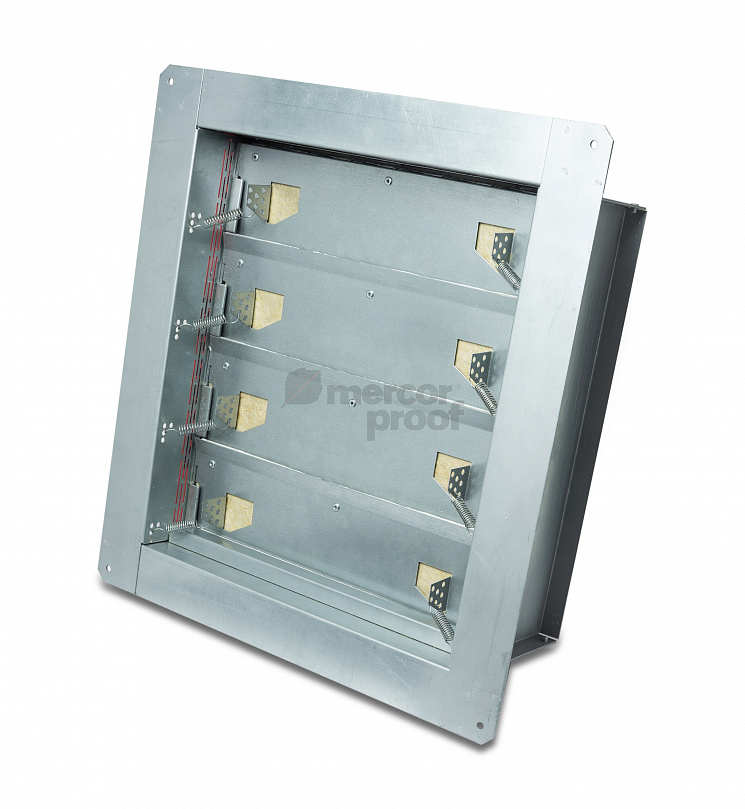

Клапан избыточного давления mcr DAP-С3

Область применения:

Клапан mcr DAP предназначен для открытия проемов в ограждающих конструкциях тамбур-шлюзов, незадымляемых лестничных клеток и других помещений, для контролируемого сброса давления, принятого избыточным в обслуживаемой этим клапаном зоне, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией.

mcr DAP применяется согласно требованиям п. 7.16 и п. 8.8 СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Заслонки поворачиваются из исходного положения в рабочее под действием движения воздуха через сечение клапана, вызванного перепадом давления между помещениями. Из рабочего положения в исходное лопатки поворачиваются пружинами. Клапан mcr DAP контролирует перепад давления от 20 Па до 150 Па. Настройки величины перепада давления производятся регулировкой натяжения пружин на лопатках при пуско-наладке системы.

По предельному состоянию огнестойкости клапаны mcr DAP изготавливаются:

EI 60 (H3) – предел огнестойкости 60 мин. по потере целостности и теплоизолирующей способности.

Исполнение клапана

По возможности использования в категории ОПО (опасный производственный объект):

Общепромышленное (по умолчанию)

Представляет собой стандартную универсальную конструкцию клапана с использованием оцинкованной стали. Клапаны не подлежат установке в воздуховодах и каналах:

• для помещений категории А и Б пожаровзрывоопасности;
• в местных отсосах пожаровзрывоопасных смесей;
• в местах, не подвергаемых периодической очистке по установленному регламенту предотвращения горючих отложений;
• на границе раздела двух сред по температурно-влажностному параметру.

Исполнение из нержавеющей стали (НР)

Представляет собой специальную конструкцию клапана с использованием нержавеющей стали.

По климатическому исполнению (ГОСТ 15150):

УХЛ4 - Предназначены для эксплуатации в районах с умеренным и холодным климатом, в закрытых помещениях с искусственно регулируемыми климатическими условиями и отсутствием прямого контакта с атмосферной влагой, солнечными лучами, пылью и т.д.:

• разрушающих металлы и изоляцию;
• температура окружающей среды от +1°С до +40°С;
• среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20 °С.

По конструктивному исполнению клапаны mcr DAP могут быть следующих типов:

Стеновой тип

Корпус имеет один присоединительный фланец, а также отсутствуют любые подвижные части и элементы с наружной стороны клапана для удобства заделки клапана непосредственно в стеновой проем или шахту.

Типы приводящих механизмов

Пружинный механизм - в корпусе клапана встроен пружинный механизм настройки, для регулирования давления   открытия клапана. Пружина регулируется таким образом, чтобы клапан поддерживал избыточное давление в помещении при закрытых дверях от 20 до 150 Па. При этом, пружина должна обеспечивать закрытие клапана при открытых дверях.

Особенности конструкции mcr DAP-C3

• Многолопаточный клапан mcr DAP-C3 «стенового» типа состоит из корпуса прямоугольного сечения, подвижной        части - заслонок, а также пружинных механизмов.
• Отсутствие вылета заслонок за пределы корпуса клапана. Глубина корпуса клапана 160 мм.
• Корпус изготавливается из оцинкованной стали (Z 275 г/м²) толщиной 1,2 мм.
• По запросу, клапаны могут быть изготовлены из нержавеющей стали (НР).
• Заслонки коробчатого типа изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом.
• К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонок. Уголки оклеены кремнезёмным уплотнителем для лучшей герметизации клапана при закрытой заслонке.
• Клапаны могут эксплуатироваться при температуре окружающей среды от +1°С до +40°С в закрытых помещениях с искусственно регулируемыми климатическими условиями и отсутствием прямого контакта с атмосферной влагой, солнечными лучами, пылью и т.д.
• В корпус клапана встроены пружинные механизмы с возможностью регулирования натяжения пружин.
