Осевые общеобменные вентиляторы mcr MONSUN-V-HF

Вентилятор mcr MONSUN-V-HF – приточный осевой вентилятор для систем ПДВ.

Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом. На выходе потока из рабочего колеса вентилятора установлен спрямляющий аппарат. Рабочее колесо устанавливается непосредственно на вал электродвигателя.

Вентилятор изготавливается из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380В/50Гц. Кабель от электродвигателя выведен в клеммную коробку на корпусе вентилятора.

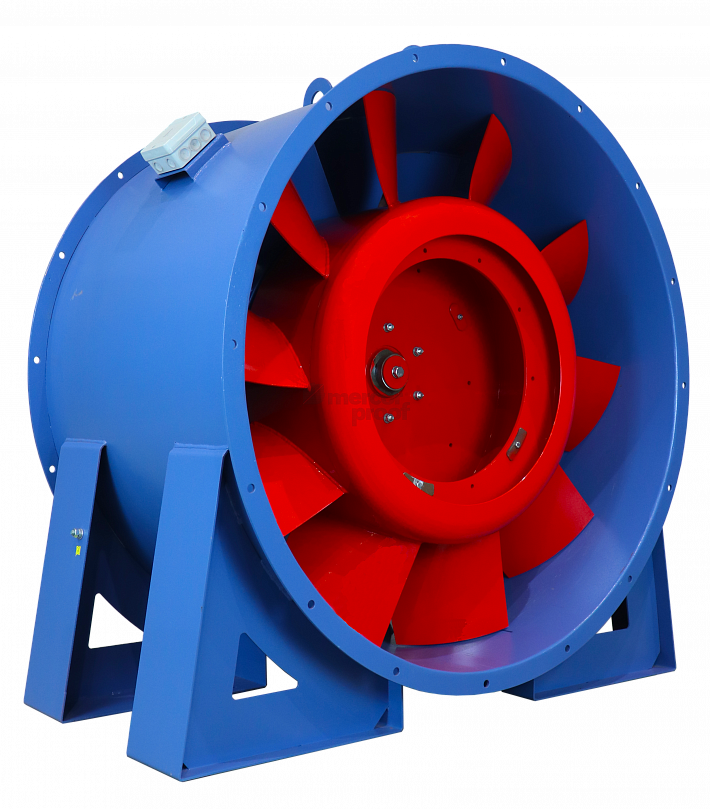

В зависимости от габарита электродвигателя корпус вентилятора изготавливается в исполнениях исп. 1 или исп. 2. На фотографии показан вариант исп. 1, вентилятор с корпусом в варианте исп. 2 показан на габаритном эскизе. В варианте исп. 1 электродвигатель устанавливается во втулке спрямляющего аппарата и расположен со стороны выхода потока. В варианте исп. 2 электродвигатель установлен в корпусе на кронштейнах со стороны входа потока в рабочее колесо, а спрямляющий аппарат является приставной частью корпуса вентилятора с другой стороны рабочего колеса. Соответствие исполнения корпуса и типа вентилятора указано в таблицах при аэродинамических характеристиках.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

1. Комплектация электродвигателями
2. Динамическое давление Pdv соответствует кольцевому сечению проточной части вокруг втулки рабочего колеса вентилятора. Втулочное отношение равно 0,6.
3. Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректи-рованный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе меньше Lw на 1 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами, меньше Lw на 10 дБА.

Электродвигатели, установленные в вентиляторах, по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В.

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики.

При наружной установке без элементов сети на входе или выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.
