Осевые общеобменные вентиляторы mcr MONSUN-V-LF

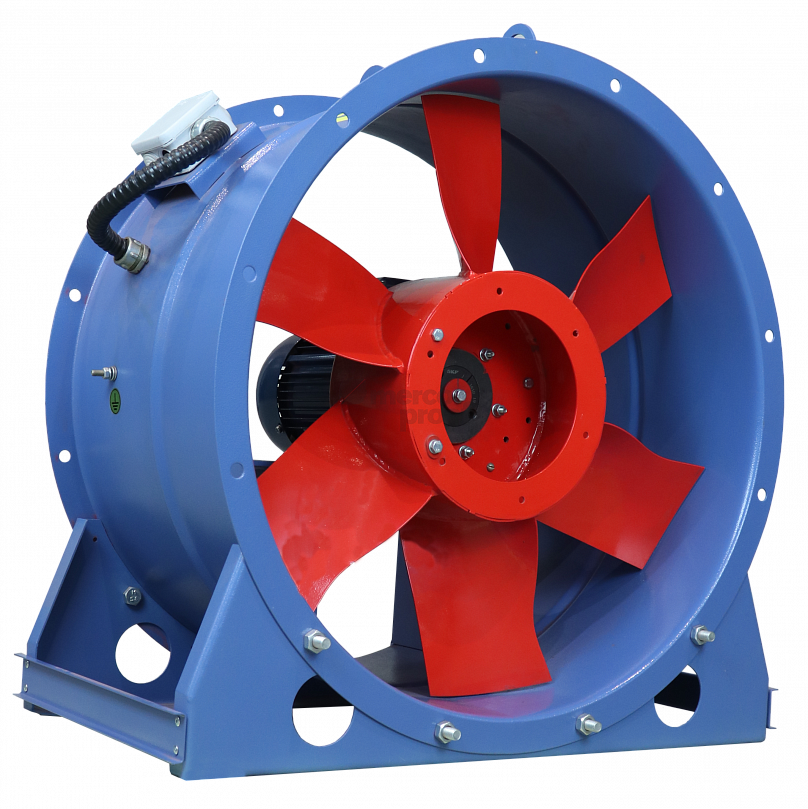

mcr MONSUN-V-LF – приточный осевой вентилятор для систем ПДВ.

• Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом. Рабочее колесо устанавливается непосредственно на вал электродвигателя, размещенного в корпусе на кронштейнах.
• Вентилятор изготавливается из углеродистых сталей с полимерным покрытием.
• Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380В/50Гц. Кабель от электродвигателя выведен в клеммную коробку на корпусе вентилятора.
• Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

Комплектация электродвигателями

Динамическое давление Pdv приведено по полному сечению проточной части вентилятора с диаметром D.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 10 дБА.

Указания по монтажу

Электродвигатель по умолчанию подготовлен для работы в трёхфазной сети с питающим напряжением 380 В.

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики.

При наружной установке без элементов сети на входе или выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.
