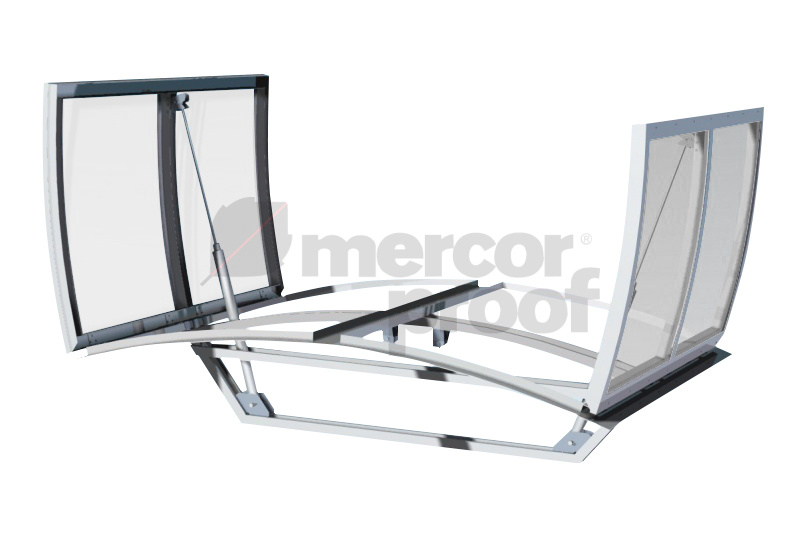

Двустворчатый встраиваемый дымовой люк mcr PROLIGHT-V2

• элементы люка дымоудаления для увеличения активной площади дымоудаления (коэффициента аэродинамического сопротивления люка);
• дефлекторы применяются во всех типах люков как дополнительное оснащение;
• состоят из ветрозащитных экранов и элементов для крепления экранов к основанию люка (держателей) для точечных люков или к прижимным профилям для встроенных люков;
• ветрозащитные экраны изготавливаются из алюминиевого листа, держатели из оцинкованной стали;
• ветрозащитные экраны поставляются в виде отдельных элементов, устанавливаемых на строительной площадке;
• варианты исполнения: порошковая покраска дефлекторов в любой цвет по шкале RAL.
• Монтаж дефлекторов в люках дымоудаления производится попарно:
• в углах люка напротив стороны, на которой размещены петли (люки mcr PROLIGHT типов S1, V1);
• вдоль боковых стенок основания (люки mcr PROLIGHT S2, V2).

• ·         элемент люка дымоудаления для увеличения активной площади дымоудаления (коэффициента аэродинамического сопротивления люка), используемый всегда в сочетании с дефлекторами;

• ·         направляющее сопло применяется в люках mcr PROLIGHT типа S как дополнительное оснащение;

• ·         изготавливается из оцинкованной стали;

• ·         применение направляющего сопла влияет на высоту дефлекторов;

• ·         нижний край направляющего сопла находится на 70 мм ниже нижнего края основания;

• ·         в случае использования направляющего сопла вместе с антивандальной решеткой или сеткой против падения

• ·         минимальная высота основания люка должна составлять:

- 300 мм для люков mcr PROLIGHT S1;

- 310 мм для люков mcr PROLIGHT S2;

варианты исполнения:

- порошковая покраска направляющего сопла в любой цвет по шкале RAL;

- изготовление из алюминиевого листа или нержавеющей стали.

С целью защиты от повреждений, направляющее сопло устанавливается в т.н. транспортном положении – выше нижнего края основания. После установки люка дымоудаления на кровле, направляющее сопло должно быть опущено в рабочее положение.

• ·         обеспечивает защиту люков дымоудаления и световых полос от проникновения нежелательных лиц, а также защищает от падения;

• ·         применяется в:

• - точечных люках для всего размерного ряда;

• - световых полосах пролетом до 6 м;

• ·         устойчива к падению предмета с максимальной энергией 1200Дж;

• ·         изготавливается из стальных оцинкованных труб Ø21 мм, закрепленных в стальных профилях с возможностью вращения, что усложняет возможность подпиливания;

• ·         дополнительно крепление трубки усиливается при помощи траверсы;

• ·         решетка устанавливается в основании люка дымоудаления или световой полосы;

• ·         расстояние между трубками составляет не более 180 мм;

• ·         варианты исполнения: порошковая покраска в любой цвет по шкале RAL.

• ·         защищает людей от падения через люки дымоудаления и световые полосы;

• ·         применяется в:

• - точечных люках для всего размерного ряда;

• - световых полосах шириной до 3,6 м;

• ·         устойчива к падению предмета с максимальной энергией 1200Дж;

• ·         сетка устанавливается в основании люка дымоудаления или световой полосы;

• ·         изготавливается из стальной оцинкованной проволоки диаметром 4÷8 мм;

• ·         варианты исполнения: порошковая покраска в любой цвет по шкале RAL.

• ·         передает сигнал о положении створки люка дымоудаления или вентиляции на соответствующее табло индикации или в систему пожарной сигнализации;

• ·         возможно показывать три состояния положения створки:

• - полное закрытие люка;

• - полное открывание люка;

• - произвольное открывание люка;

• ·         имеет два беспотенциальных контакта NO и NC;

• ·         диапазон номинальных напряжений до 250 VDC или до 500 VAC ;

• ·         токовая нагрузка контактов составляет максимально 5А (омическая нагрузка) и зависит от характера нагрузки;

• ·         скорость переключения выключателя составляет максимально 30/минуту;

• ·         диапазон рабочих температур –5°С до +65°С, максимальная влажность 95%;

• ·         степень защиты выключателя IP65.

• ·         периметральный обогрев контура применяется в люках дымоудаления, эксплуатируемых в условиях низких температур, в качестве дополнительного способа обеспечения непримерзаемости створки;

• ·         возможно применение в люках дымоудаления mcr PROLIGHT типы S1 и S2;

• ·         для обогрева контура используется гибкий саморегулирующийся

• ·         нагревательный кабель, постоянно подключенный в сеть переменного тока 220В;

• ·         линейная мощность электрического греющего кабеля 17 Вт;

• ·         кабель самостоятельно регулирует мощность тепловыделения в зависимости от температуры обогреваемой поверхности;

• ·         степень защиты IP67.

Основание люка дымоудаления для кровель из профлиста – тип PR

• люки с основанием PR предназначены для установки на плоских и наклонных крышах, покрытых системным профилированным листом (либо сэндвичпанелями);
• возможно применение в люках дымоудаления mcr PROLIGHT типы S1 и S2;
• изготавливается как стандартное основание люка с термической изоляцией, а также наружной алюминиевой обшивкой;
• алюминиевая обшивка имеет соответствующий профиль и приспособлена к конкретной системе покрытия кровли;
• легкий и быстрый монтаж на кровле.

Накладное основание (на цоколь) – тип N

• люки с накладным основанием N предназначены для установки на железобетонный, кирпичный либо стальной цоколь;
• возможно применение в люках дымоудаления mcr PROLIGHT типы S1 и S2;
• основание имеет специальный фланец для крепления к цоколю;
• размер фланца основания подбирается по размеру существующего цоколя согласно исходным данным заказчика;
• внешняя обшивка основания с фланцем выполнена из стального оцинкованного листа.

Нестандартные основания световых полос

Типы нестандартных оснований световых полос:

• Накладное основание – для установки световой полосы на железобетонный, кирпичный либо стальной цоколь;
• Коньковое основание – для установки световой полосы в коньке (параллельно коньку);
• Основание с переломом в коньке – для установки световой полосы перпендикулярно коньку.
