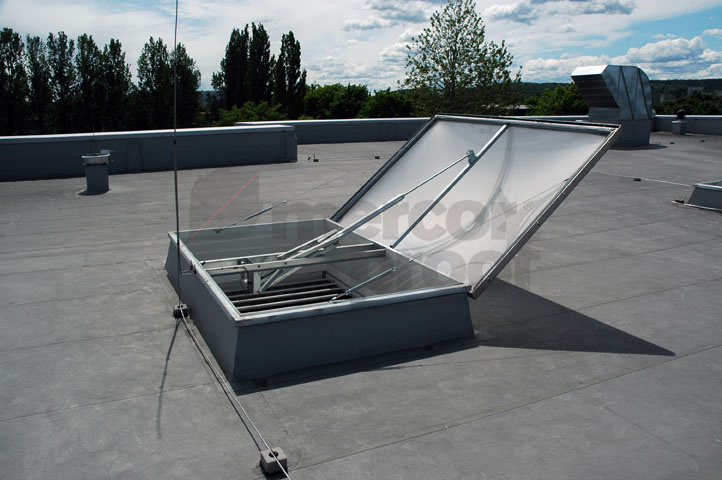

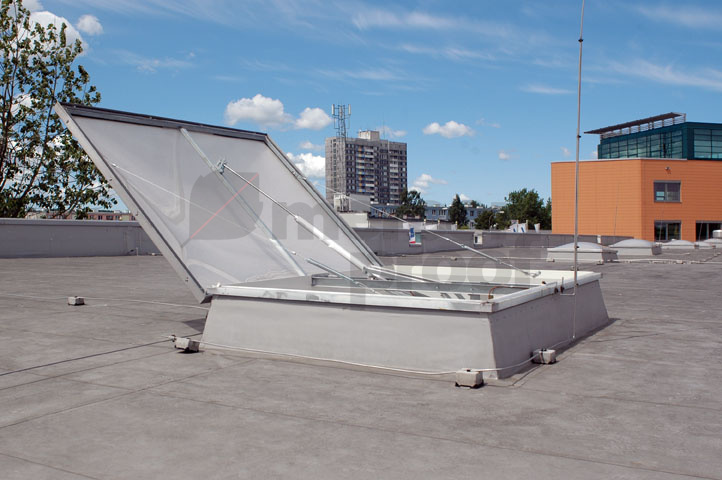

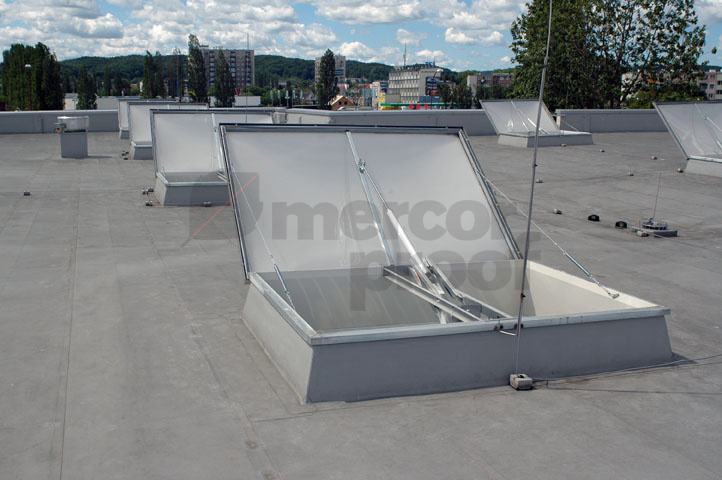

Одностворчатый дымовой люк mcr PROLIGHT-S1 NG

Люки дымоудаления одностворчатые с наклонным основанием: mcr PROLIGHT тип S1 с основанием NG

Люки дымоудаления двустворчатые типа S1 форма основания NG (квадратной и прямоугольной формы) предназначены для установки на плоских и наклонных крышах, с различными типами покрытий. Кровельные люки позволяют организовать естественное освещение дневным светом, а в случае необходимости могут служить дополнительным выходом на крышу. Также возможно использование люков для вентиляции и проветривания цеховых помещений, складов, торговых центров и прочих сооружений. Мы предлагаем надёжные сертифицированные дымовые люки, изготовленные по европейским технологиям на собственном оборудовании в соответствии с требованиями ТР ЕАЭС 043/2017, ГОСТ Р 53301. Специалисты компании разрабатывают и производят изделия по индивидуальным проектам с учетом конструкции кровли, архитектурных нюансов и климатических особенностей, силы ветра и количества атмосферных осадков в месте планируемой эксплуатации.

Функции:

• борьба с опасными факторами пожара;
• обеспечение условий для эвакуации и спасения людей и работы пожарных служб;
• поддержание необходимой высоты незадымляемой зоны на путях эвакуации;
• снижение риска порчи имущества и обрушение конструкций здания во время пожара за счет отвода тепла.

Техническое описание

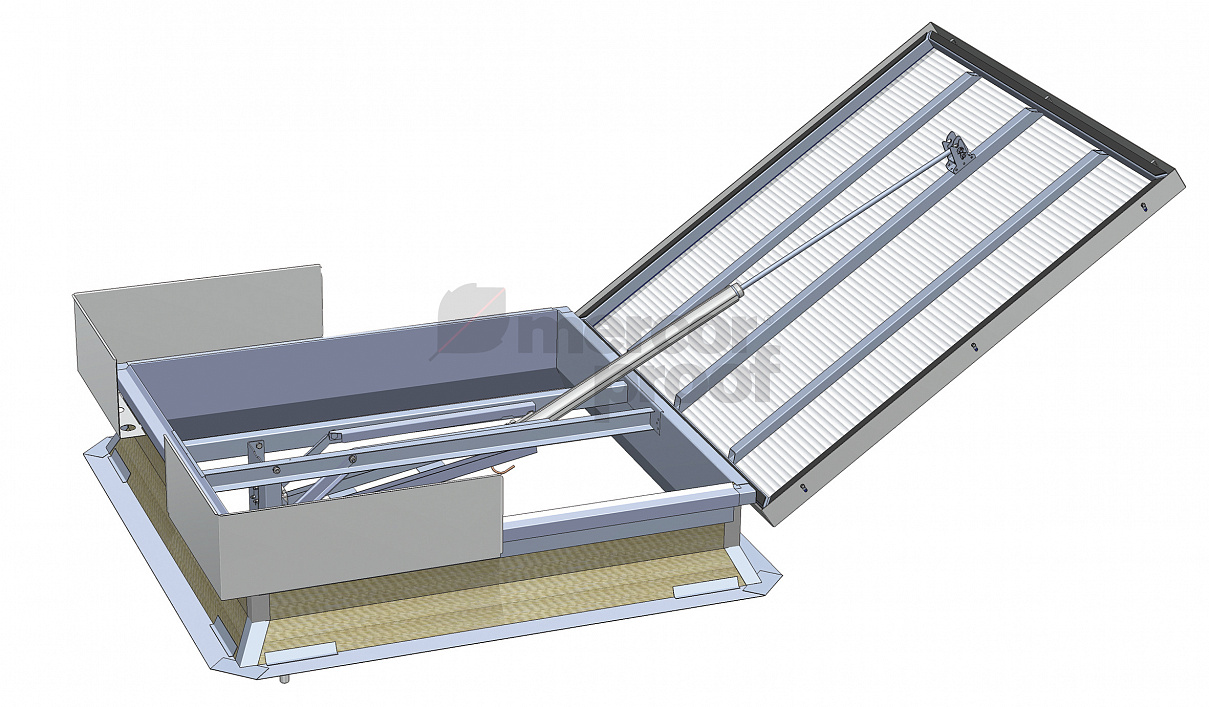

• люки дымоудаления одностворчатые тип S1 прямоугольного сечения с наклонной формой основания NG предназначены для установки на плоских и наклонных крышах, покрытых рубероидом, мембраной ПВХ или металлом;
• наклонное основание стандартной высотой 300 или 500 мм изготовлено из оцинкованной стали толщиной 1,25 мм;
• нижняя часть основания оснащена фланцем шириной по умолчанию 100 мм, при помощи которого люк монтируется к кровельной конструкции;
• конструкцией люка обеспечивается непримерзание створок и водоотвод;
• стандартная термоизоляция основания из жесткой минеральной ваты толщиной 40* мм, сопротивление теплопередаче R0=1,03÷1,08 м2×⁰С/Вт;
• полоса из оцинкованной стали, установленная в верхней части основания, служит для крепления гидроизоляции;
• петли, которые крепят створку к основанию, установлены по длинной стороне люка;
• управление дымоудалением: пневматическое CO2, электрическое 24В⎓ или 230В~, комбинированное;
• управление вентиляцией: электрическое 230В~;
• возможность увеличения активной площади дымоудаления (коэффициента аэродинамического сопротивления люка), благодаря применению дефлекторов.

Варианты исполнения люка

• покраска элементов люка в любой цвет по шкале RAL: дефлекторов и основания;
• различная толщина стального листа для основания;
• нестандартные размеры светового проема основания люка;
• нестандартная высота основания в пределах 300 мм ÷ 1000 мм;
• нестандартная ширина нижнего крепежного фланца основания;
• стальная полоса со слоем ПВХ для крепления мембраны (гидроизоляция кровли);
• изготовление основания и механизма открывания из нержавеющей стали;
• нестандартное исполнение основания (см. п. 4.7 "Нестандартные основания");
• широкий выбор дополнительного оснащения

Варианты заполнения створки:

• плита из сотового поликарбоната,
• купол из акрила или монолитного поликарбоната,
• алюминиевая сэндвич-плита,
• стеклопакет,
• комбинированное заполнение

Варианты термоизоляции основания:

• без утепления,
• твердая минеральная вата толщиной от 20 до 200 мм,
• плита PIR толщиной от 40 до 200 мм;

Системы открывания люков:

• Электрическая система управления эффективна как для ежедневной вентиляции помещения, так и для дымоудаления в случае пожара.
• Пневматическая система открывания — при пожаре срабатывает баллон со сжатым газом, поэтому для ежедневного проветривания данная система не используется.
• Комбинированная система управления отличается высокой надежностью благодаря использованию пневматического привода для дымоудаления, и электрического привода для повседневного проветривания.
• Скошенное основание стандартной высотой 300 мм или 500 мм изготовлено из оцинкованной стали толщиной 1,25 мм;
• нижняя часть основания оснащена фланцем шириной 100 мм, при помощи которого люк монтируется к кровельной конструкции;
• конструкцией люка обеспечивается непримерзание створок и водоотвод;
• термоизоляция основания из жесткой минеральной ваты толщиной 40 мм, сопротивление теплопередаче R0=1,03÷1,08 м²×⁰С/Вт;
• полоса из стали с полимерным покрытием, установленная в верхней части основания, служит для простого крепления гидроизоляции;
• угол открывания створки люка ≥ 90° ;
• петли, которые крепят створку к основанию, установлены по длинной стороне люка;
• управление дымоудалением: пневматическое CO₂, электрическое 24В- , 48В- или 230В~, комбинированное;
• управление вентиляцией: электрическое 230В~;
• возможность увеличения активной площади дымоудаления (коэффициента аэродинамического сопротивления люка) благодаря применению дефлекторов или дефлекторов и направляющего сопла.

В соответствии с п. 7.1 СП 7.13130 системы противодымной вентиляции «должны обеспечивать блокирование и(или) ограничение распространения продуктов горения в помещения безопасных зон и по путям эвакуации людей, в том числе с целью создания необходимых условий пожарным подразделениям для выполнения работ по спасанию людей, обнаружению и локализации очага пожара в здании». Для удаления продуктов горения из здания при пожаре применяется вытяжная противодымная вентиляция с механическим или естественным побуждением тяги. В отличие от систем механической вытяжной противодымной вентиляции, в которых дымоудаление из помещений при пожаре обеспечивается вращением рабочего колеса огнестойкого вентилятора, удаление продуктов горения системой с естественным побуждением тяги осуществляется за счет перепада давления, из-за разницы плотностей нагретых продуктов горения и наружного воздуха, а также за счёт «вытягивающего эффекта» ветра.

Люки дымоудаления – это автоматически дистанционно управляемые дымоприёмные устройства, основной элемент системы вытяжной противодымной вентиляции с естественным побуждением тяги.
