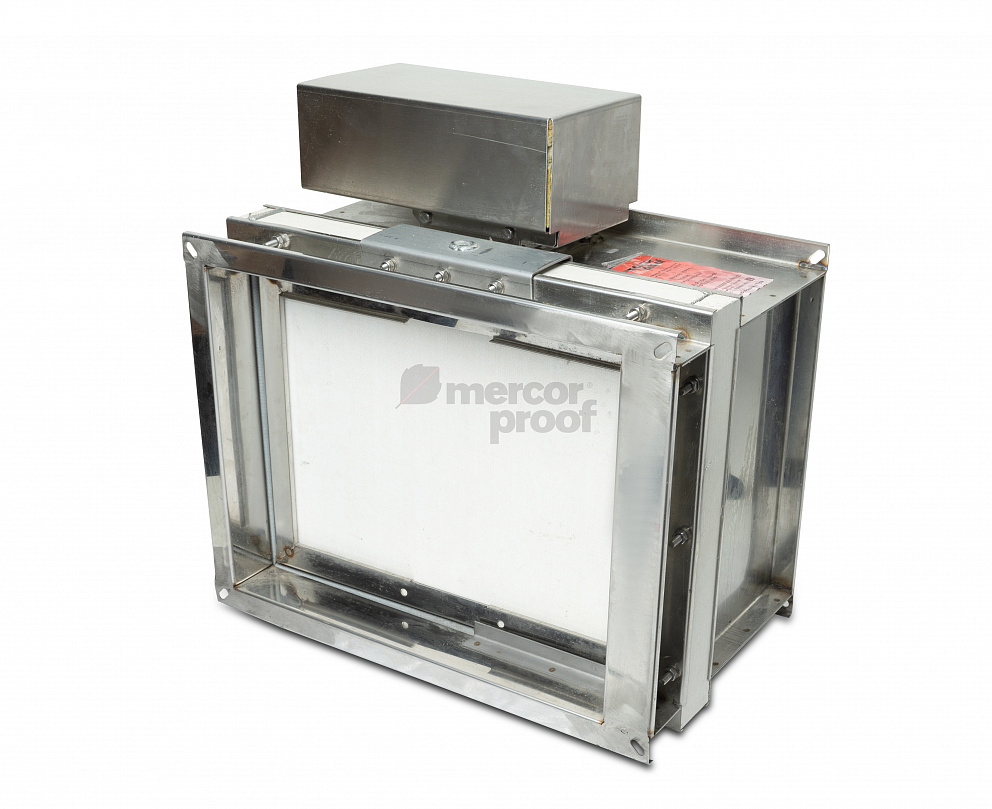

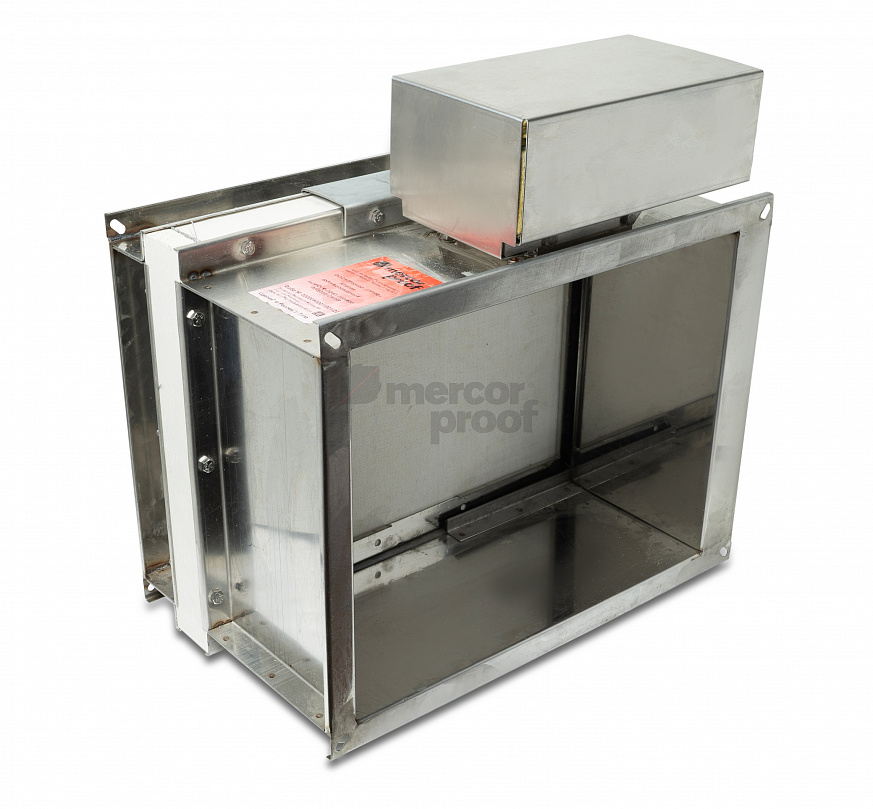

Клапан противопожарный двойного действия mcr FID-К1-DD (EI 30)
взрывобезопасное
из нержавеющей стали
УХЛ2
электромеханический привод с возвратной пружиной
Клапаны противопожарные двойного действия
Клапан противопожарный двойного действия mrc FID…DD устанавливается в системах вентиляции, используемых для удаления продуктов горения и газов после пожара из помещений, оборудованных средствами газового, аэрозольного или порошкового пожаротушения. Клапан используются как для ограничения распространения огня и продуктов горения по воздуховодам, так и для открытия проемов при включении систем дымоудаления после пожара. То есть клапан закрывается во время аварийной ситуации и открывается после нее. Согласно действующим нормативным актам к противопожарным клапанам двойного действия предъявляются требования по пределу огнестойкости EI 30.
Особенности конструкции

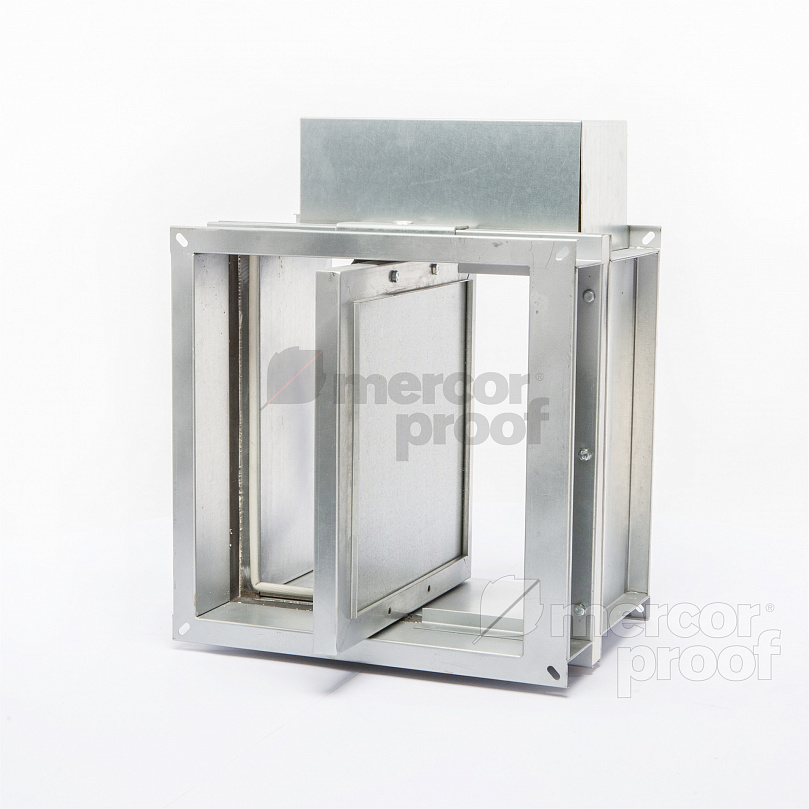

Корпус клапана прямоугольной формы с двумя присоединительными фланцами изготавливается из оцинкованной стали, либо при необходимости из нержавеющей стали (НР). Корпус клапана имеет «холодные мостики» которые препятствуют передаче тепла от «горячей» части к «холодной» а также к приводу.
Плотное примыкание заслонки к корпусу обеспечивается конструктивными особенностями корпуса, а также за счёт применения многослойной негорючей ткани в качестве уплотнителя, что также позволяет открыть заслонку после огневого воздействия.
Для установки в круглые воздуховоды необходимо применять переходы. Во взрывоопасных зонах 1-го и 2-го класса по взрывопожаробезопасности используют клапаны, изготовленные во взрывобезопасном исполнении. Климатическая категория всех устройств – УХЛ4 по ГОСТ 15150-69 (возможно морозостойкое исполнение УХЛ2).
Области использования
Противопожарные клапаны данного типа устанавливают в системы основной и аварийной вентиляции в местах пересечения воздуховодами (кроме транзитных) ограждений помещения, защищаемого установками газового, аэрозольного или порошкового пожаротушения зданий и объектов:
- офисных центров,
- медицинских и образовательных учреждений,
- многоэтажных жилых комплексов,
- станций метрополитена,
- административных зданий,
- логистических комплексов,
- производственных объектов и т. д.
Виды устройств
В каталоге представлены клапаны противопожарные двойного действия категории EI30. Предел огнестойкости по утрате теплоизолирующих свойств и целостности у данных устройств составляет 30 минут. В зависимости от типа приводного механизма выделяются устройства с электромагнитным, реверсивным электромеханическим приводом и электромеханическим приводом с возвратной пружиной.
Противопожарные клапаны данного типа устанавливают в системы основной и аварийной вентиляции в местах пересечения воздуховодами (кроме транзитных) ограждений помещения, защищаемого установками газового, аэрозольного или порошкового пожаротушения зданий и объектов.
Преимущества изделий от компании «Меркор-ПРУФ»
Мы сами изготавливаем и реализуем противопожарные клапаны двойного действия, предлагая клиентам качественную, надежную продукцию.
- высокая прочность и износостойкость материалов;
- устойчивость клапанов к коррозии;
- смещенный привод для удобства эксплуатации и обслуживания клапанов;
- соответствие российским и европейским стандартам пожарной безопасности;
- различные варианты исполнения под любой бюджет.
Почему заказчики выбирают «Меркор-ПРУФ»
На правах производителя компания «Меркор-ПРУФ» гарантирует высокое качество изделий и предлагает разумные цены. При индивидуальном производстве срок изготовления продукции – от двух дней. Для постоянных и оптовых покупателей мы предлагаем персональные системы скидок.
Кассетное исполнение
mcr FID/FAD/DAP Кассетное исполнение клапанов линейки mcr
Если требуется клапан, типоразмер которого превышает предельный размер одинарного клапана (см. таблицы площадей проходного сечения), то такие клапаны изготавливаются в виде нескольких отдельных клапанов, соединенных в кассету требуемого типоразмера.
При заказе клапанов, кассетное исполнение указывать не требуется. Производитель сам подбирает оптимальное исполнение и согласовывает его с заказчиком.
Клапаны в кассетном исполнении (спарка) собираются на объекте. При этом зазоры и полости между отдельными элементами кассеты (клапана-ми) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.
Заполнить полости и зазоры огнестойким материалом с пределом огнестойкости воздуховода или противопожарной преграды.
Соединить клапаны согласно схеме паспорта изделия, фланцами стык в стык.
Зафиксировать клапаны саморезами и соединительными пластинами, входящими в комплект поставки.
При монтаже кассеты стенового клапана, клапаны устанавливаются фланцами внахлест. Монтажная шина в этом случае не нужна.
При этом зазоры и полости между отдельными элементами кассеты (клапанами) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.
SEO
Кассетное исполнение клапанов mcr FID/FAD/DAP
Для объектов с повышенными требованиями к размерам
Когда требуемые габариты клапана превышают максимальный размер стандартной модели, «Меркор-ПРУФ» предлагает кассетное исполнение – сборную конструкцию из нескольких клапанов, объединённых в единую систему.
Ключевые особенности кассетных клапанов
✔ Автоматический подбор конфигурации
Производитель самостоятельно определяет оптимальное количество модулей
Согласовывает решение с заказчиком перед изготовлением
✔ Гибкость размеров
Позволяет создавать конструкции любой площади
Сохраняет все характеристики одиночных клапанов (огнестойкость EI 15-120, взрывозащита и пр.)
✔ Универсальность применения
Доступно для всех типов клапанов:
- FID (противопожарные)
- FAD (воздухозаборные)
- DAP (избыточного давления)
Технические детали
Конструктивные элементы:
Отдельные клапаны с фланцевыми соединениями
Комплект крепёжных пластин и саморезов
Огнестойкий заполнитель (базальтовая вата) в поставке
Параметры сборки:
Этап Действие
- Соединение модулей «стык в стык» (канальные) или «внахлёст» (стеновые)
- Фиксация пластинами с шагом 300-400 ммli>
- Заполнение швов базальтовой ватой (толщина ≥ предела огнестойкости воздуховода)
Преимущества перед цельными аналогами:
Упрощённая транспортировка (поставка отдельными блоками)
Возможность монтажа в стеснённых условиях
Ремонтопригодность (замена только повреждённого модуля)
Области применения
Атриумы и торговые галереи с большими сечениями воздуховодов
Промышленные цеха (металлургия, химическое производство)
Спецобъекты (атомные станции)
Инструкция по монтажу
1. Подготовка проёма
- Проверить соответствие габаритов проектной документации
- Обеспечить ровную поверхность примыкания
- Сборка кассеты
- Установить модули согласно схеме из паспорта
-
Стянуть фланцы пластинами (момент затяжки 57 Н·м)
2. Огнезащита
- Плотно заполнить все полости базальтовой ватой
-
Для взрывозащищённых исполнений – дополнительно обработать стыки огнестойким герметиком
3. Пусконаладка
- Проверить синхронность работы всех заслонок
- Протестировать на герметичность (для дымовых клапанов)
