Нормально закрытый клапан стенового типа mrc FID-С1
клапан дымовой (НЗ)
E 120 (дымовой)
из нержавеющей стали
УХЛ2
электромагнитная защелка
Клапан mcr FID-С1 «стенового» типа предназначен для установки в проёмах дымовых вытяжных шахт, систем вытяжной противодымной вентиляции, а также в приточных системах, и системах компенсирующих подачу воздуха.

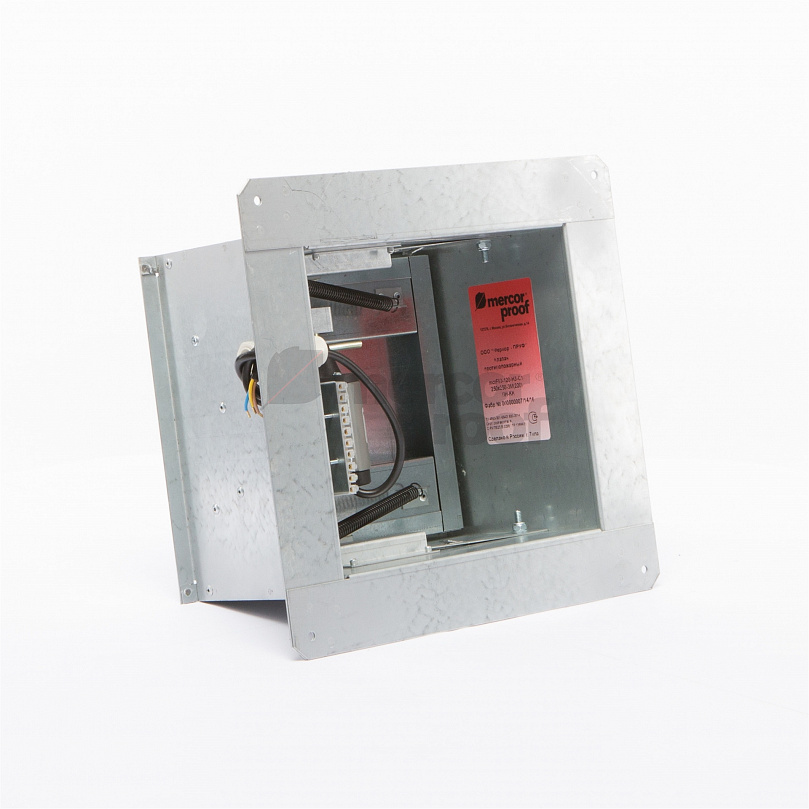

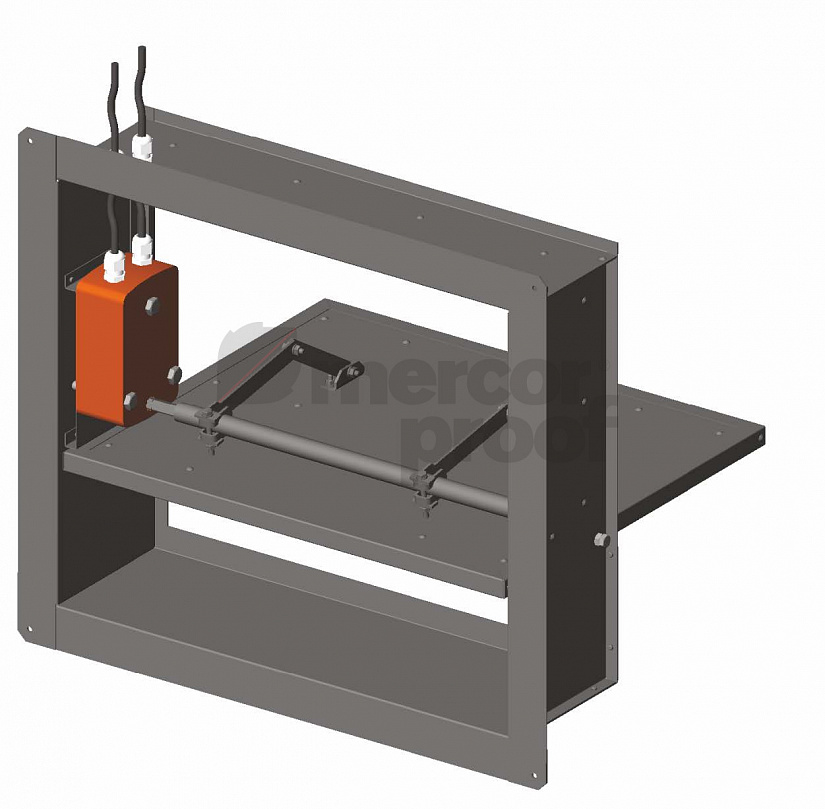

Клапан mcr FID-С1 состоит из корпуса прямоугольного сечения, подвижной части - заслонки, а также приводящего механизма, расположенного внутри корпуса.
Корпус изготавливается из оцинкованной стали (Z 275 г/м) толщиной 1,2 мм, глубина корпуса клапана по умолчанию – 180 мм (может быть изменена по индивидуальному заказу), с фланцевым соединением с одной стороны для крепления декоративной решетки.
К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены D-образным EPDM уплотнителем для лучшей герметизации при закрытой заслонке.
По желанию заказчика клапаны могут быть изготовлены из нержавеющей стали (НР).
Заслонка со смещенной осью вращения коробчатого типа изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом (нормально закрытые клапаны EI 120), либо только из оцинкованной стали (дымовые клапаны Е120).
Монтажный проём под клапан должен быть не меньше его типоразмера.
Клапаны не подлежат установке в помещениях категории А и Б по взрывопожароопасности, а также на границе раздела двух сред по температурно-влажностному параметру.
Привод
- Располагается внутри корпуса.

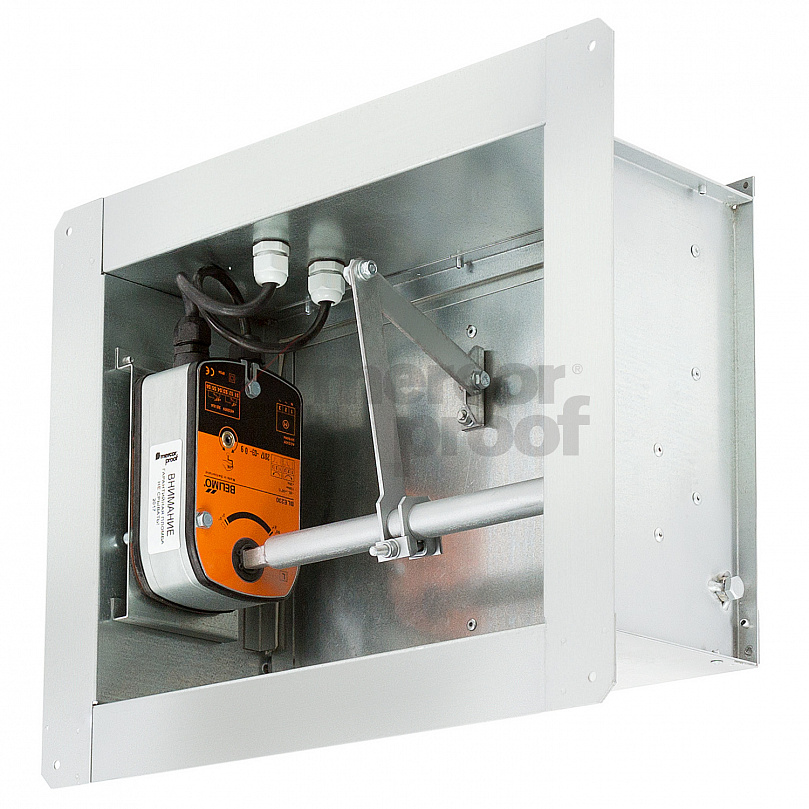

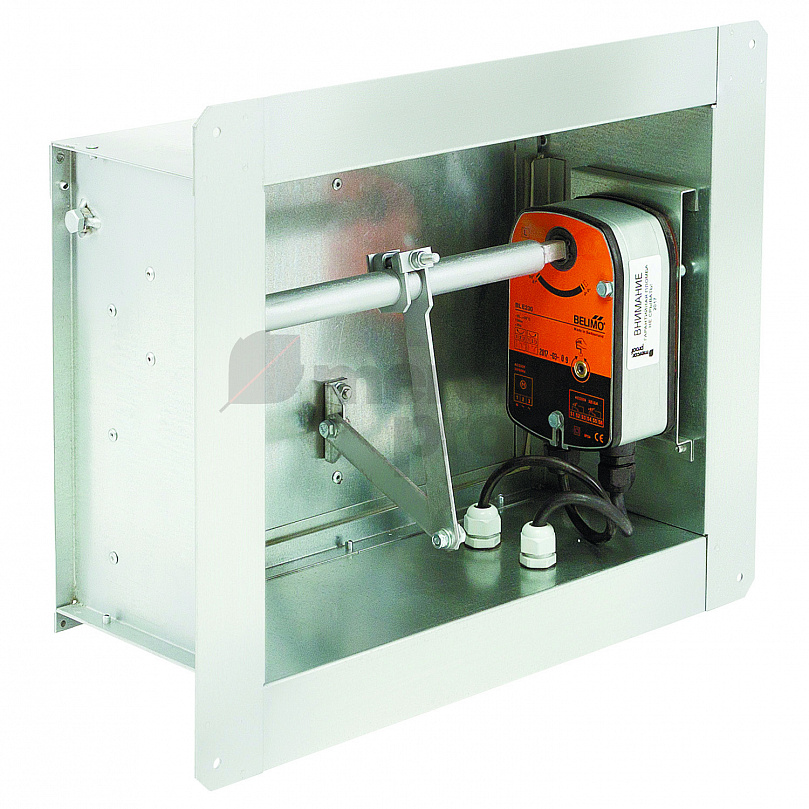

- По умолчанию клапаны комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя (Ellar и др.).
Нормально закрытый клапан стенового типа mrc FID-С1
- Прямоугольный корпус с фланцевым соединением с одной стороны для присоединения воздуховода.

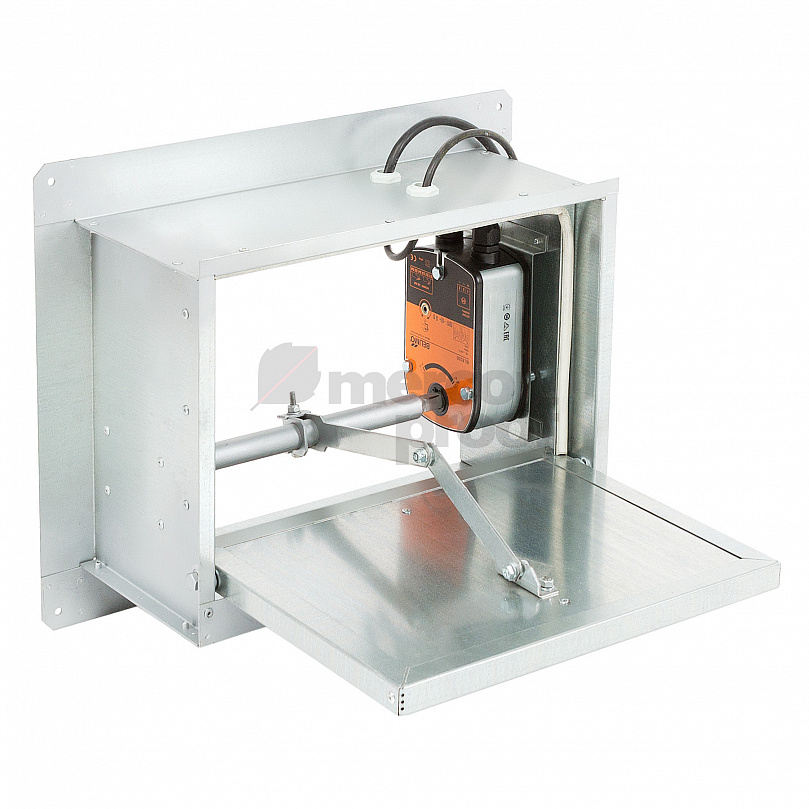

- Заслонка со смещенной осью вращения коробчатого типа.
- Номинальная ширина А: от 250 до 1500 мм.
- Номинальная высота В: от 450 до 1500 мм.
- Глубина корпуса клапана по умолчанию: 210 мм (может быть изменена по индивидуальному заказу, минимум 160 мм.).
|
Конструктивное исполнение |
С1 |
|
Назначение |
• Клапан противопожарный НЗ |
|
Предел огнестойкости |
• EI 120 |
|
Исполнение |
• Общепромышленное |
|
Климатическое исполнение |
• УХЛ4 (по умолчанию) |
|
Рабочее сечение |
• Прямоугольное (AxB) |
|
Пространственная ориентация |
• Любая |
|
Расположение привода |
• Внутри (ВН) |
|
Типы приводящих механизмов |
• Реверсивный электромеханический привод |
Кассетное исполнение
mcr FID/FAD/DAP Кассетное исполнение клапанов линейки mcr
Если требуется клапан, типоразмер которого превышает предельный размер одинарного клапана (см. таблицы площадей проходного сечения), то такие клапаны изготавливаются в виде нескольких отдельных клапанов, соединенных в кассету требуемого типоразмера.
При заказе клапанов, кассетное исполнение указывать не требуется. Производитель сам подбирает оптимальное исполнение и согласовывает его с заказчиком.
Клапаны в кассетном исполнении (спарка) собираются на объекте. При этом зазоры и полости между отдельными элементами кассеты (клапана-ми) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.
Заполнить полости и зазоры огнестойким материалом с пределом огнестойкости воздуховода или противопожарной преграды.
Соединить клапаны согласно схеме паспорта изделия, фланцами стык в стык.
Зафиксировать клапаны саморезами и соединительными пластинами, входящими в комплект поставки.
При монтаже кассеты стенового клапана, клапаны устанавливаются фланцами внахлест. Монтажная шина в этом случае не нужна.
При этом зазоры и полости между отдельными элементами кассеты (клапанами) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.
SEO
Кассетное исполнение клапанов mcr FID/FAD/DAP
Для объектов с повышенными требованиями к размерам
Когда требуемые габариты клапана превышают максимальный размер стандартной модели, «Меркор-ПРУФ» предлагает кассетное исполнение – сборную конструкцию из нескольких клапанов, объединённых в единую систему.
Ключевые особенности кассетных клапанов
✔ Автоматический подбор конфигурации
Производитель самостоятельно определяет оптимальное количество модулей
Согласовывает решение с заказчиком перед изготовлением
✔ Гибкость размеров
Позволяет создавать конструкции любой площади
Сохраняет все характеристики одиночных клапанов (огнестойкость EI 15-120, взрывозащита и пр.)
✔ Универсальность применения
Доступно для всех типов клапанов:
- FID (противопожарные)
- FAD (воздухозаборные)
- DAP (избыточного давления)
Технические детали
Конструктивные элементы:
Отдельные клапаны с фланцевыми соединениями
Комплект крепёжных пластин и саморезов
Огнестойкий заполнитель (базальтовая вата) в поставке
Параметры сборки:
Этап Действие
- Соединение модулей «стык в стык» (канальные) или «внахлёст» (стеновые)
- Фиксация пластинами с шагом 300-400 ммli>
- Заполнение швов базальтовой ватой (толщина ≥ предела огнестойкости воздуховода)
Преимущества перед цельными аналогами:
Упрощённая транспортировка (поставка отдельными блоками)
Возможность монтажа в стеснённых условиях
Ремонтопригодность (замена только повреждённого модуля)
Области применения
Атриумы и торговые галереи с большими сечениями воздуховодов
Промышленные цеха (металлургия, химическое производство)
Спецобъекты (атомные станции)
Инструкция по монтажу
1. Подготовка проёма
- Проверить соответствие габаритов проектной документации
- Обеспечить ровную поверхность примыкания
- Сборка кассеты
- Установить модули согласно схеме из паспорта
-
Стянуть фланцы пластинами (момент затяжки 57 Н·м)
2. Огнезащита
- Плотно заполнить все полости базальтовой ватой
-
Для взрывозащищённых исполнений – дополнительно обработать стыки огнестойким герметиком
3. Пусконаладка
- Проверить синхронность работы всех заслонок
- Протестировать на герметичность (для дымовых клапанов)
