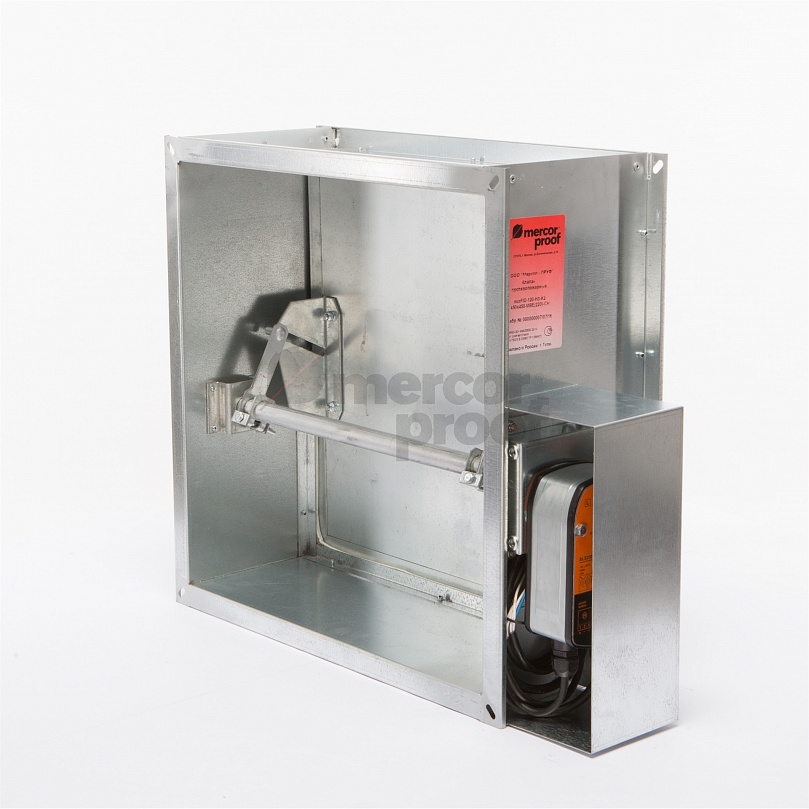

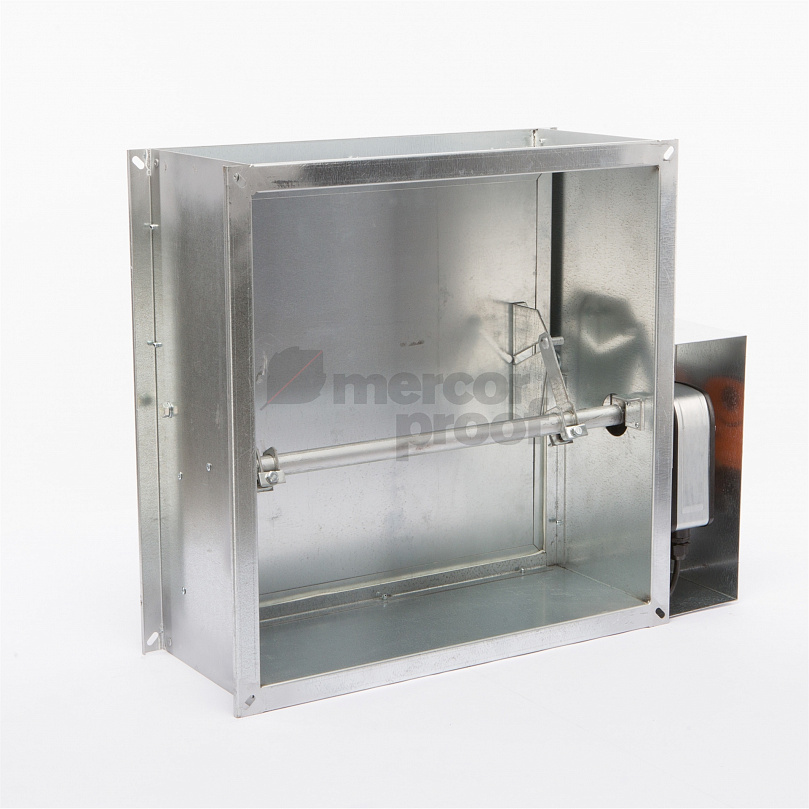

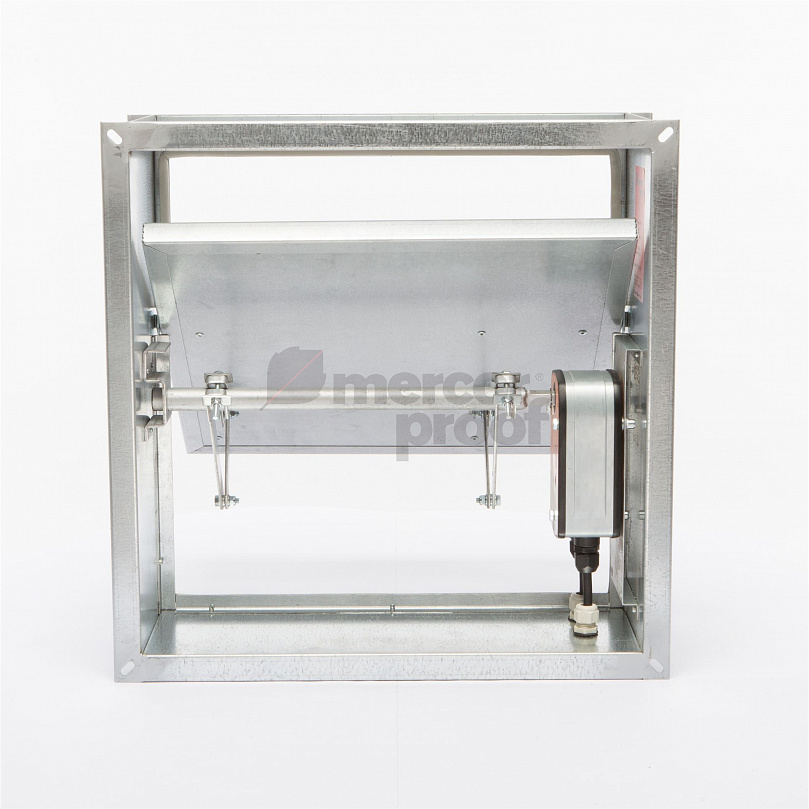

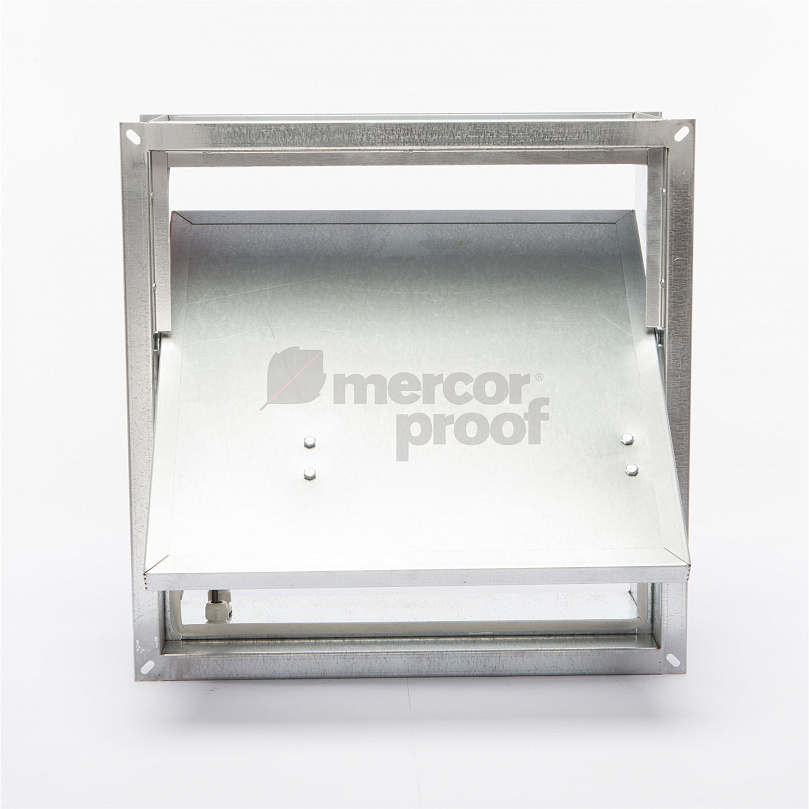

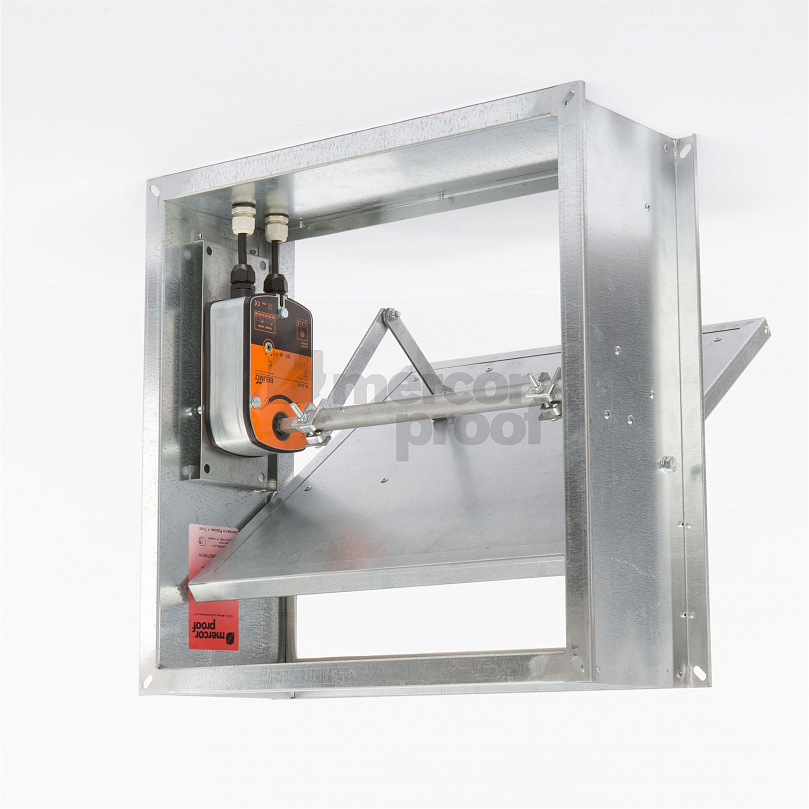

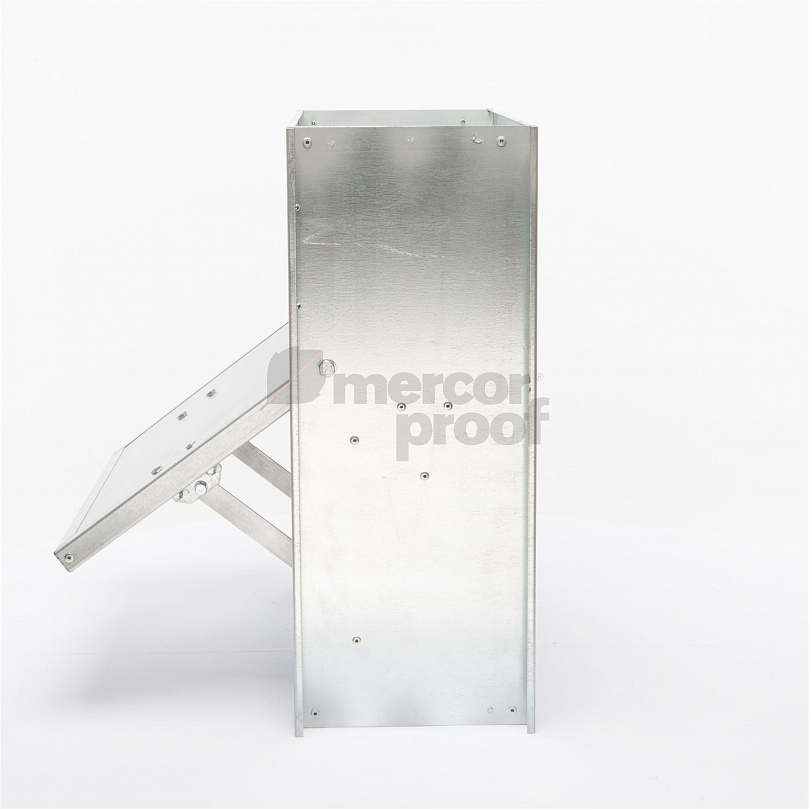

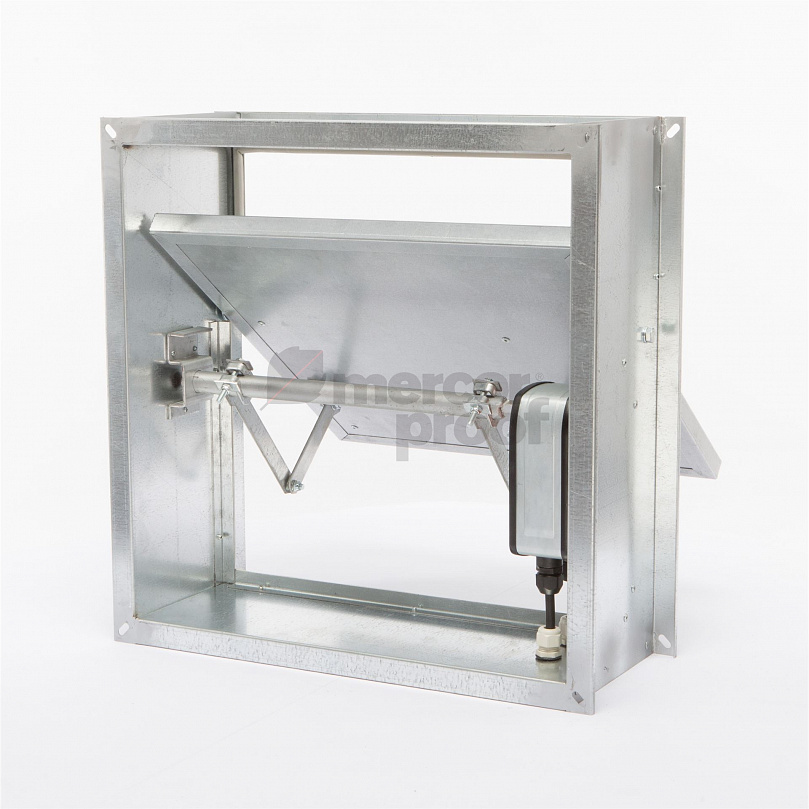

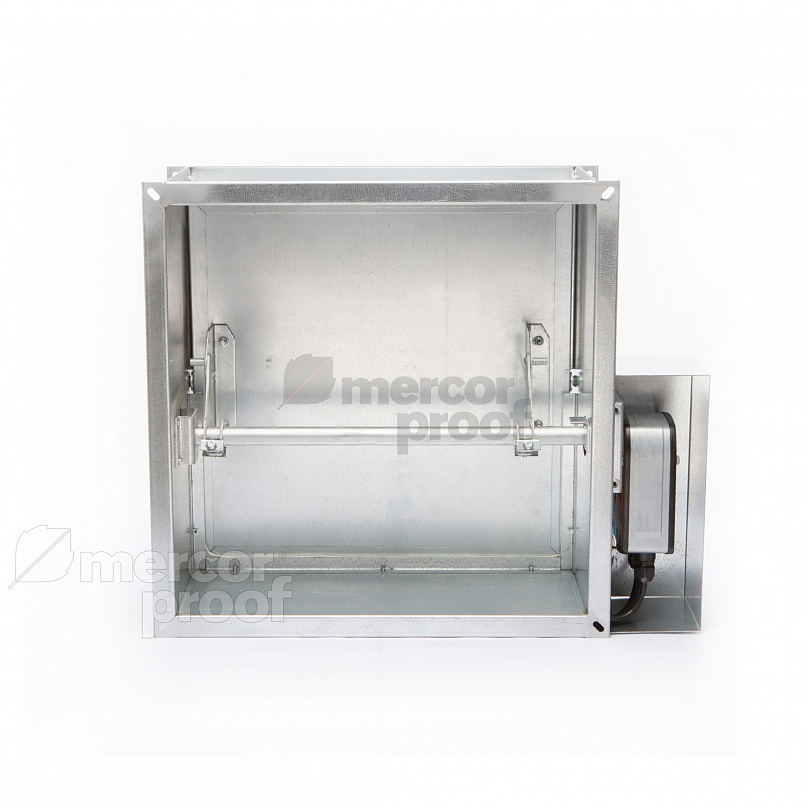

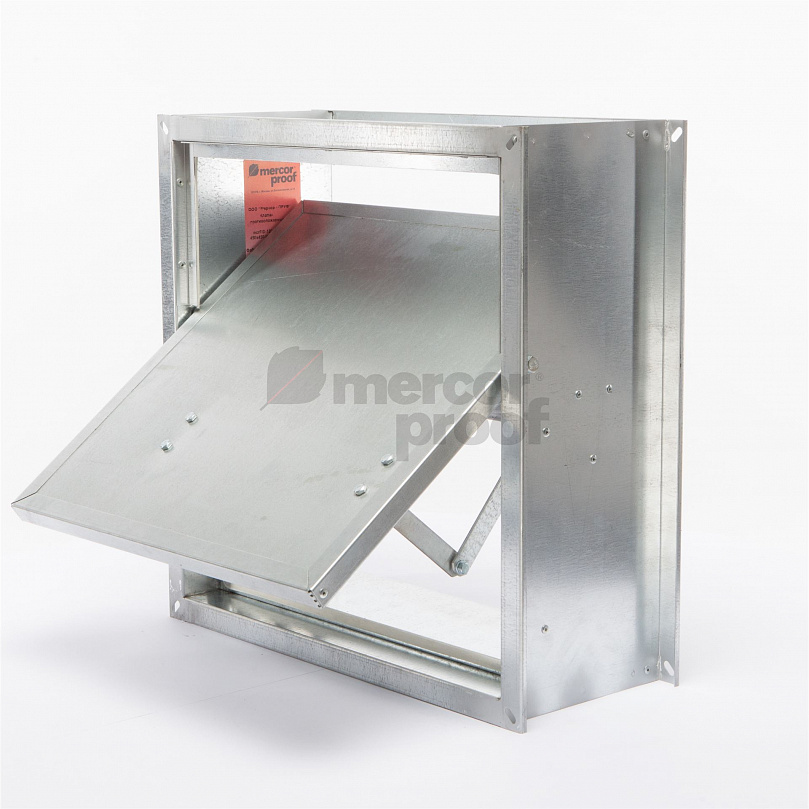

Клапан противопожарный укороченный mcr FID-К2 (EI120 ; E120)

mcr FID/FAD/DAP Кассетное исполнение клапанов линейки mcr

Если требуется клапан, типоразмер которого превышает предельный размер одинарного клапана (см. таблицы площадей проходного сечения), то такие клапаны изготавливаются в виде нескольких отдельных клапанов, соединенных в кассету требуемого типоразмера.

При заказе клапанов, кассетное исполнение указывать не требуется. Производитель сам подбирает оптимальное исполнение и согласовывает его с заказчиком.

Клапаны в кассетном исполнении (спарка) собираются на объекте. При этом зазоры и полости между отдельными элементами кассеты (клапана-ми) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.

Заполнить полости и зазоры огнестойким материалом с пределом огнестойкости воздуховода или противопожарной преграды.

Соединить клапаны согласно схеме паспорта изделия, фланцами стык в стык.

Зафиксировать клапаны саморезами и соединительными пластинами, входящими в комплект поставки.

При монтаже кассеты стенового клапана, клапаны устанавливаются фланцами внахлест. Монтажная шина в этом случае не нужна.

При этом зазоры и полости между отдельными элементами кассеты (клапанами) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.

SEO

Кассетное исполнение клапанов mcr FID/FAD/DAP

Для объектов с повышенными требованиями к размерам

Когда требуемые габариты клапана превышают максимальный размер стандартной модели, «Меркор-ПРУФ» предлагает кассетное исполнение – сборную конструкцию из нескольких клапанов, объединённых в единую систему.

Ключевые особенности кассетных клапанов

✔ Автоматический подбор конфигурации

Производитель самостоятельно определяет оптимальное количество модулей

Согласовывает решение с заказчиком перед изготовлением

✔ Гибкость размеров

Позволяет создавать конструкции любой площади

Сохраняет все характеристики одиночных клапанов (огнестойкость EI 15-120, взрывозащита и пр.)

✔ Универсальность применения

Доступно для всех типов клапанов:

• FID (противопожарные)
• FAD (воздухозаборные)
• DAP (избыточного давления)

Технические детали

Конструктивные элементы:

Отдельные клапаны с фланцевыми соединениями

Комплект крепёжных пластин и саморезов

Огнестойкий заполнитель (базальтовая вата) в поставке

Параметры сборки:

Этап      Действие

1. Соединение модулей «стык в стык» (канальные) или «внахлёст» (стеновые)
2. Фиксация пластинами с шагом 300-400 ммli>
3. Заполнение швов базальтовой ватой (толщина ≥ предела огнестойкости воздуховода)

Преимущества перед цельными аналогами:

Упрощённая транспортировка (поставка отдельными блоками)

Возможность монтажа в стеснённых условиях

Ремонтопригодность (замена только повреждённого модуля)

Области применения

Атриумы и торговые галереи с большими сечениями воздуховодов

Промышленные цеха (металлургия, химическое производство)

Спецобъекты (атомные станции)

Инструкция по монтажу

1. Подготовка проёма

• Проверить соответствие габаритов проектной документации
• Обеспечить ровную поверхность примыкания
• Сборка кассеты
• Установить модули согласно схеме из паспорта
• Стянуть фланцы пластинами (момент затяжки 57 Н·м)



2. Огнезащита

• Плотно заполнить все полости базальтовой ватой
• Для взрывозащищённых исполнений – дополнительно обработать стыки огнестойким герметиком



3. Пусконаладка

• Проверить синхронность работы всех заслонок
• Протестировать на герметичность (для дымовых клапанов)

Компания «Меркор-ПРУФ» производит и реализует взрывозащищенные клапаны. Они предназначены для установки в зонах 1 и 2 (ГОСТ Р 31610.10-2012), 21 и 22 (ГОСТ EIC 61241-3-99 61241-3), а также помещениях категорий А, Б, В1 – В4 (ПУЭ). Мы изготавливаем клапаны во взрывозащищенном исполнении круглого и прямоугольного сечений. Конструкторским отделом «Меркор-ПРУФ» разработан стандартный ряд моделей, удовлетворяющих требованиям большинства проектов. Также мы принимаем заказы на проектирование и изготовление клапанов для нестандартных систем.

Описание конструкции взрывобезопасных клапанов mcr FID-K-В3

Взрывобезопасные клапаны изготавливаются в канальном исполнении (исп. К1, К2, К3) с электромеханическим приводом, расположенным снаружи, во взрывозащищённной оболочке.

В конструкции канальных клапанов mcr FID-K-ВЗ взрывобезопасного исполнения используются «не искрящиеся пары материалов», т.е. все элементы клапана, входящие в минимальное соприкосновение (узлы трения, удара и т.п.) изготавливаются с использованием разнородных металлов.

Корпус изготавливается из оцинкованной стали (Z 275 г/м􀀀) толщиной 1,2 мм, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.

По желанию заказчика, клапаны могут быть изготовлены из нержавеющей стали (НР).

Электромеханический привод взрывобезопасного клапана – имеет взрывоопасный уровень защиты «взрывонепроницаемая оболочка». Степень защиты оболочки от внешних воздействий – IP65.

Маркировка взрывозащиты II Gb c IIC T6 X / 1Ex d IIC T6 Gb X, III Db c IIIC T80 °С X / Ex tb IIIC T80 °С Db X по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011,   ГОСТ 31610.0-2014,   ГОСТ IEC 60079-1-2011, ГОСТ IEC 60079-31-2013.

Клапаны могут устанавливаться со стороны помещений категорий А и Б.

В остальном конструкция взрывобезопасных клапанов аналогична соответствующим стандартным конструкциям клапанов mcr FID-K1, mcr FID-K2, mcr FID-K3 с наружным расположением привода.
