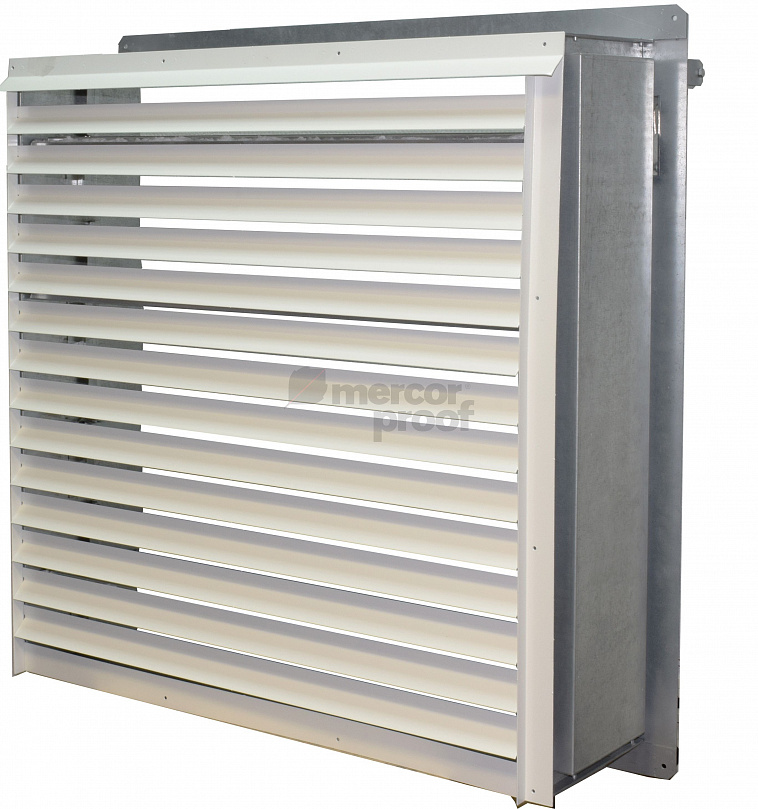

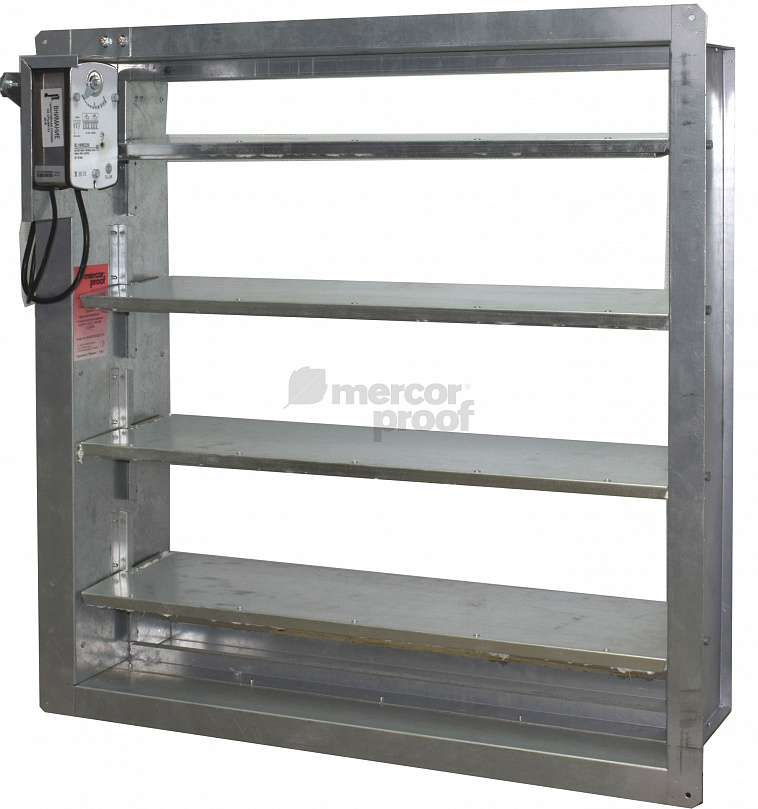

Клапан противопожарный cтеновой многолопаточный морозостойкий mcr FAD-С3 (EI120)

mcr FID/FAD/DAP Кассетное исполнение клапанов линейки mcr

Если требуется клапан, типоразмер которого превышает предельный размер одинарного клапана (см. таблицы площадей проходного сечения), то такие клапаны изготавливаются в виде нескольких отдельных клапанов, соединенных в кассету требуемого типоразмера.

При заказе клапанов, кассетное исполнение указывать не требуется. Производитель сам подбирает оптимальное исполнение и согласовывает его с заказчиком.

Клапаны в кассетном исполнении (спарка) собираются на объекте. При этом зазоры и полости между отдельными элементами кассеты (клапана-ми) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.

Заполнить полости и зазоры огнестойким материалом с пределом огнестойкости воздуховода или противопожарной преграды.

Соединить клапаны согласно схеме паспорта изделия, фланцами стык в стык.

Зафиксировать клапаны саморезами и соединительными пластинами, входящими в комплект поставки.

При монтаже кассеты стенового клапана, клапаны устанавливаются фланцами внахлест. Монтажная шина в этом случае не нужна.

При этом зазоры и полости между отдельными элементами кассеты (клапанами) необходимо заполнить материалом с пределом огнестойкости воздуховода. Например, минеральной базальтовой ватой.

SEO

Кассетное исполнение клапанов mcr FID/FAD/DAP

Для объектов с повышенными требованиями к размерам

Когда требуемые габариты клапана превышают максимальный размер стандартной модели, «Меркор-ПРУФ» предлагает кассетное исполнение – сборную конструкцию из нескольких клапанов, объединённых в единую систему.

Ключевые особенности кассетных клапанов

✔ Автоматический подбор конфигурации

Производитель самостоятельно определяет оптимальное количество модулей

Согласовывает решение с заказчиком перед изготовлением

✔ Гибкость размеров

Позволяет создавать конструкции любой площади

Сохраняет все характеристики одиночных клапанов (огнестойкость EI 15-120, взрывозащита и пр.)

✔ Универсальность применения

Доступно для всех типов клапанов:

• FID (противопожарные)
• FAD (воздухозаборные)
• DAP (избыточного давления)

Технические детали

Конструктивные элементы:

Отдельные клапаны с фланцевыми соединениями

Комплект крепёжных пластин и саморезов

Огнестойкий заполнитель (базальтовая вата) в поставке

Параметры сборки:

Этап      Действие

1. Соединение модулей «стык в стык» (канальные) или «внахлёст» (стеновые)
2. Фиксация пластинами с шагом 300-400 ммli>
3. Заполнение швов базальтовой ватой (толщина ≥ предела огнестойкости воздуховода)

Преимущества перед цельными аналогами:

Упрощённая транспортировка (поставка отдельными блоками)

Возможность монтажа в стеснённых условиях

Ремонтопригодность (замена только повреждённого модуля)

Области применения

Атриумы и торговые галереи с большими сечениями воздуховодов

Промышленные цеха (металлургия, химическое производство)

Спецобъекты (атомные станции)

Инструкция по монтажу

1. Подготовка проёма

• Проверить соответствие габаритов проектной документации
• Обеспечить ровную поверхность примыкания
• Сборка кассеты
• Установить модули согласно схеме из паспорта
• Стянуть фланцы пластинами (момент затяжки 57 Н·м)



2. Огнезащита

• Плотно заполнить все полости базальтовой ватой
• Для взрывозащищённых исполнений – дополнительно обработать стыки огнестойким герметиком



3. Пусконаладка

• Проверить синхронность работы всех заслонок
• Протестировать на герметичность (для дымовых клапанов)
